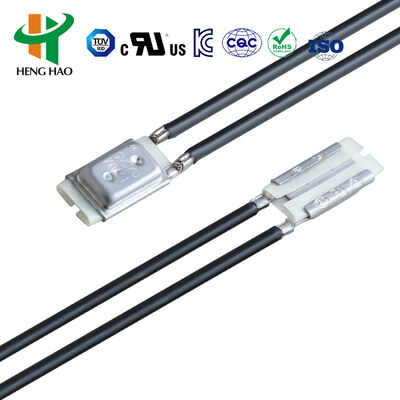

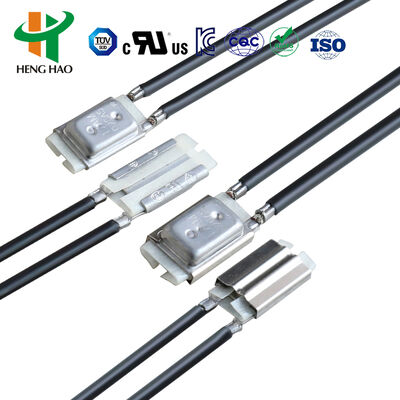

Termostato a azione rapida della serie BH per trasformatore 17AM020A3
Termostato della serie BH / Protezione termica in miniatura / Termostato a batteria ricaricabile
Principio di funzionamento e struttura
I termostati della serie BW e BH forniscono una protezione affidabile contro condizioni di sovra-corrente e sovra-temperatura.e funzionalità di ripristino automaticoQuando la corrente passa attraverso l'elemento bimetallico sensibile alla temperatura, condizioni anormali inducono il bimetallo a cambiare stato, aprendo o chiudendo il circuito a seconda delle necessità.La serie BH offre una maggiore sicurezza senza ritardo di temperatura durante eventi improvvisi di alta corrente.
Specifiche tecniche
| Parametro |
Specificità |
| Classificazione elettrica |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 16A |
| Temperatura aperta |
(30~150) ± 5°C; incrementi di 5°C |
| Reimpostare la temperatura |
2/3 della temperatura d'azione ± 15°C (disponibili specifiche personalizzate) |
| Ciclo di vita |
10, 000 operazioni |
| Dimensioni |
L15 mm × W7,1 mm × H3,8 mm |
| Cavi di piombo |
# 22 3266, fine a metà trippa, 70 mm di lunghezza (lunghezze personalizzate disponibili) |
| Numero di fascicolo UL. |
E487478 |
| Certificato CQC n. |
CQC16002142880 - Impiego di strumenti finanziari |
| Certificato TUV n. |
B160592241002 |
Dimensioni e variazioni del modello
| Modello |
Caso |
Lunghezza (mm) |
Larghezza (mm) |
Altezza (mm) |
Tensione e corrente |
Cavi di piombo |
| H20 |
Prodotti di plastica |
18.5 |
8 |
4 |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 10A |
#20 3135, fine 5 mm a metà, lunghezza 70 mm (disponibile su misura) |
| H21 |
Metalli |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Metalli |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metalli |
15 |
6.6 |
3.2 |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V |
#20 3135, #22 3266, #22 3135, fine 5 mm a metà tripping, lunghezza 70 mm (disponibile su misura) |
| BH-B2D |
Prodotti di plastica |
15 |
7.1 |
3.8 |
- |
- |
| BH-TB02B-B8D |
Prodotti di plastica |
15 |
5.2 |
2.4 |
DC-12V massimo 4A; DC-24V massimo 3A; AC-125V massimo 3A; AC-250V massimo 2A |
3266-AWG24#, 3135-AWG24# o strisce di nichel, lunghezza 70 mm (disponibile su misura) |
Applicazioni e installazione
I dispositivi di protezione termica della serie BH rappresentano dispositivi di sicurezza efficaci e affidabili per varie applicazioni, tra cui:
- 1.5 motori da 5 cavalli
- Dispositivi di illuminazione e zavorre
- Macchine per la saldatura ad inverter
- Forniture di alimentazione in modalità interruttore
- Batterie ricaricabili
- Strumenti elettrici portatili
- altri apparecchi per la produzione di energia elettrica
- Altre apparecchiature elettriche
I modelli forzati in grado di resistere a una pressione di 3,5 MPa sono adatti per l'installazione integrata in motori rivestiti di plastica.
Codice di riferimento per la temperatura
| Codice |
Temperatura |
Codice |
Temperatura |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Protettori termici della serie BW e della serie H20/H21
Principio di funzionamento e struttura
I protettori universali e migliorati delle serie H20 e H21 sono dotati di grandi involucri metallici con proprietà conduttive termiche.supporti conduttivi, supporti di fissaggio isolanti, nastri di contatto fissi e cavi resistenti al calore.l'aumento delle temperature ambientali fa sì che l'elemento bimetallico apra rapidamente i contatti e disconnetta il circuito- Il ripristino automatico avviene quando le temperature tornano a livelli di funzionamento sicuri.
Specifiche tecniche
| Parametro |
Specificità |
| Classificazione elettrica |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 16A |
| Temperatura aperta |
(30~150) ± 5°C; incrementi di 5°C |
| Reimpostare la temperatura |
2/3 della temperatura d'azione ± 15°C (disponibili specifiche personalizzate) |
| Ciclo di vita |
10, 000 operazioni |
| Resistenza di chiusura del contatto |
≤ 50 mΩ |
| Resistenza all'isolamento |
≥ 100 mΩ |
| Forza elettrica |
AC1500V/1min (senza guasti o flashover) |
| Numero di fascicolo UL. |
E487478 |
| Certificato CQC n. |
CQC16002142880 - Impiego di strumenti finanziari |
| Certificato TUV n. |
B160592241002 |
Applicazioni
I protettori termici delle serie H20 e H21 sono adatti a batterie ricaricabili, zavorri, massaggiatori, micromotori, trasformatori, utensili elettrici, apparecchi di riscaldamento e vari strumenti.
Certificazioni:UL, CQC, TUV e RoHS.
