Fusibile termico 9700K KSD9700 fusibile termico a ripristino automatico BW9700 termostato bimetallico
Serie BW e BH che possono proteggere da sovracorrente e sovratemperatura sono sigillate saldamente, con piccola resistenza interna, senza rumore e ripristino automatico. Quando la corrente attraversa il bimetallo sensibile alla temperatura e alla corrente, lo stato del bimetallo cambierà a causa della sovratemperatura o della sovracorrente per interrompere il circuito o accendere il circuito. La serie BH è più sicura dei normali protettori, poiché non c'è ritardo nell'effetto della temperatura in condizioni di improvvisa corrente elevata.
Termostato serie BHSpecifiche
Valori nominali elettrici:
| Valori nominali elettrici |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Temperatura di apertura |
(30~150)±5°C; 5°C a passo |
| Temperatura di ripristino |
2/3 della temperatura di intervento con una tolleranza di ±15°C. La temperatura di ripristino può anche essere fornita in base alle esigenze dei clienti. |
| Durata |
10000 volte |
| Dimensioni |
L15mm W7.1mm H3.8mm |
| Cavo di collegamento |
#22 3266, estremità a metà corsa, la lunghezza è di 70 mm, o secondo le esigenze del cliente |
| Numero di file UL |
E487478 |
| Numero di certificato CQC |
CQC16002142880 |
| Numero di certificato TUV |
B160592241002 |
Protezione termica serie BHDimensioni
| Modello |
Custodia |
Lunghezza (mm) |
Larghezza (mm) |
Altezza (mm) |
Vol.&Corrente |
Cavo di collegamento |
| H20 |
Plastica |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, estremità 5mm
a metà corsa, la lunghezza è di 70 mm, o secondo le esigenze del cliente
|
| H21 |
Metallo |
18.5 |
7.3 |
3.8 |
| H21 |
Metallo |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

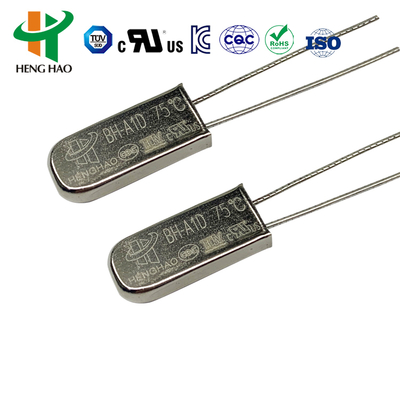

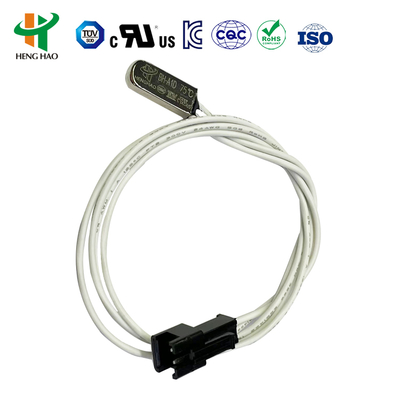

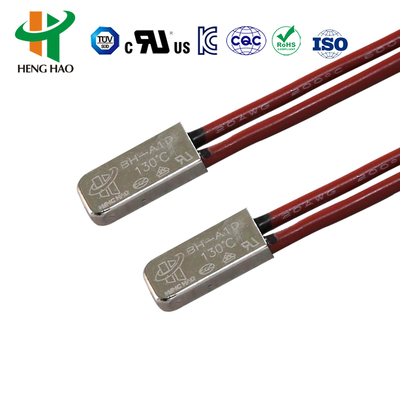

| BH-A1D |
Metallo |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266,#22 3135, estremità 5mm
a metà corsa, la lunghezza è di 70 mm, o secondo le esigenze del cliente
|

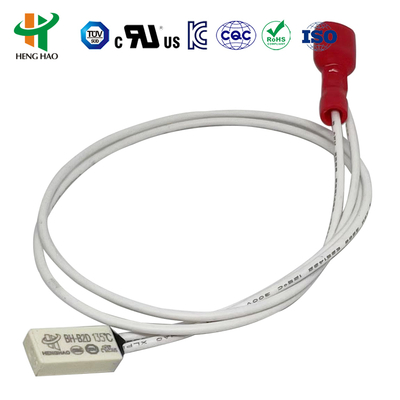

| BH-B2D |
Plastica |
15 |
7.1 |
3.8 |

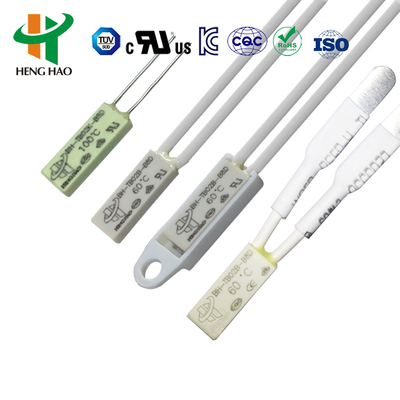

| BH-TB02B-B8D |
Plastica |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# o striscia di nichel normalmente, la lunghezza è di 70 mm o secondo le esigenze del cliente |
Termostato serie BHApplicazione e istruzioni
Protezioni termiche serie BH, protettore di sicurezza affidabile ed efficace e dispositivi di allarme, sono ampiamente utilizzati in vari tipi di motori da 1,5 cavalli, dispositivo di illuminazione, saldatrice inverter, alimentazione a commutazione, pacco batteria ricaricabile, reattori per lampade fluorescenti, utensili elettrici portatili, elettrodomestici e altre apparecchiature elettriche per prevenire sovracorrente e surriscaldamento causati da condizioni di lavoro anomale. I tipi rinforzati in grado di resistere a una pressione di 3,5 MPa sono adatti per l'installazione integrata di motori rivestiti in plastica.
| Codice |
Temperatura |
Codice |
Temperatura |
| 30 |
30℃ |
100 |
100℃ |
| 35 |
35℃ |
105 |
105℃ |
| 40 |
40℃ |
110 |
110℃ |
| 45 |
45℃ |
115 |
115℃ |
| 50 |
50℃ |
120 |
120℃ |
| 55 |
55℃ |
125 |
125℃ |
| 60 |
60℃ |
130 |
130℃ |
| 70 |
70℃ |
135 |
135℃ |
| 75 |
75℃ |
140 |
140℃ |
| 80 |
80℃ |
145 |
145℃ |
| 85 |
85℃ |
150 |
150℃ |
| 90 |
90℃ |
|
|
Termostato serie BW / KSDProtezione termica 9700 / Protezione termica BW9700

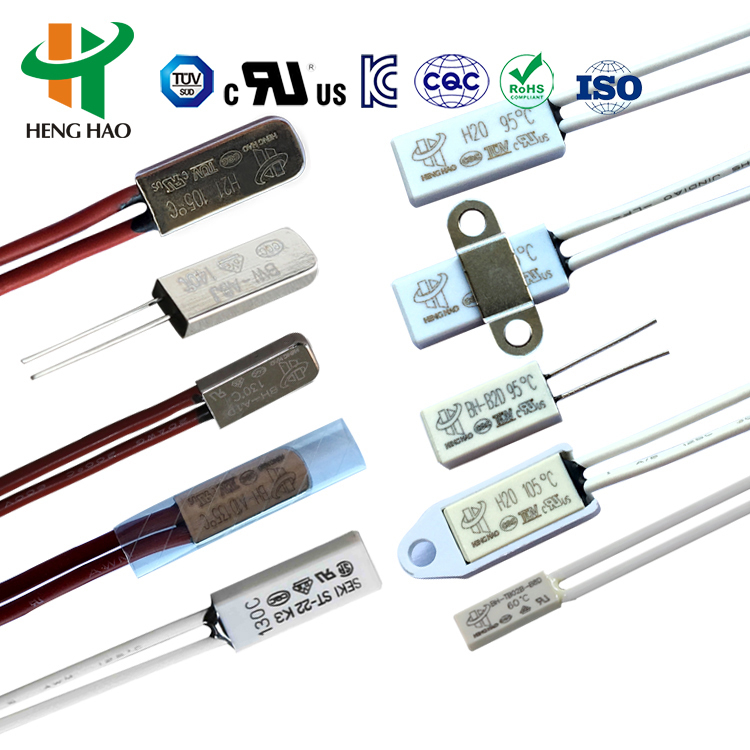

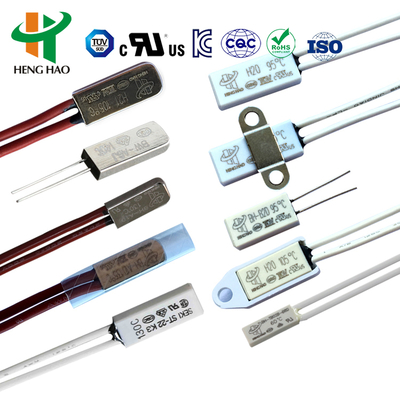

Termostato serie H20, H21Principio e struttura
I protettori universali e potenziati seriali H20, H21 con grande involucro metallico sono composti dall'involucro metallico termoconduttivo, parti bimetalliche saldate con punto di contatto in lega d'argento, staffa conduttiva, supporto di fissaggio isolante, striscia di contatto fissa e cavo resistente al calore. In caso di funzionamento anomalo, con l'aumento della temperatura ambiente al valore impostato, le parti bimetalliche eseguono un'azione rapida, aprono il punto di contatto e scolleggano il circuito. Quando il dispositivo viene raffreddato alla temperatura per un funzionamento sicuro, il punto di contatto si chiude automaticamente e ripristina il normale funzionamento.
Protezione termica serie H20, H21Specifiche
| Valori nominali elettrici |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Temperatura di apertura |
(30~150)±5°C; 5°C a passo |
| Temperatura di ripristino |
2/3 della temperatura di intervento con una tolleranza di ±15°C. La temperatura di ripristino può anche essere fornita in base alle esigenze dei clienti. |
| Durata |
10000 volte |
| Resistenza di chiusura del contatto: |
≤50mΩ |
| Resistenza di isolamento: |
≥100mΩ |
| Resistenza elettrica: |
- AC1500V/1min senza fenomeni di rottura e scarica.
|
| Numero di file UL |
E487478 |
| Numero di certificato CQC |
CQC16002142880 |
| Numero di certificato TUV |
B160592241002 |
Protezione termica serie H20, H21Dimensioni
| Modello |
Custodia |
Lunghezza (mm) |
Larghezza (mm) |
Altezza (mm) |
Vol.&Corrente |
Cavo di collegamento |
| H20 |
Plastica |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, estremità 5mm
a metà corsa, la lunghezza è di 70 mm, o secondo le esigenze del cliente
|
| H21 |
Metallo |
18.5 |
7.3 |
3.8 |
| H21 |
Metallo |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metallo |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266,#22 3135, estremità 5mm
a metà corsa, la lunghezza è di 70 mm, o secondo le esigenze del cliente
|
| BH-B2D |
Plastica |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastica |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# o striscia di nichel normalmente, la lunghezza è di 70 mm o secondo le esigenze del cliente |
Applicazione della protezione termica serie H20, H21La serie H20, H21 è applicabile a batterie ricaricabili, reattori, massaggiatori, micromotori, trasformatori, utensili elettrici, elettrodomestici e strumenti di riscaldamento, ecc.
Il prodotto è approvato dalla certificazione UL, CQC, TUV e RoHS.
