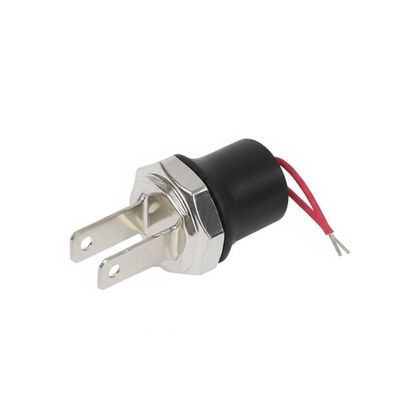

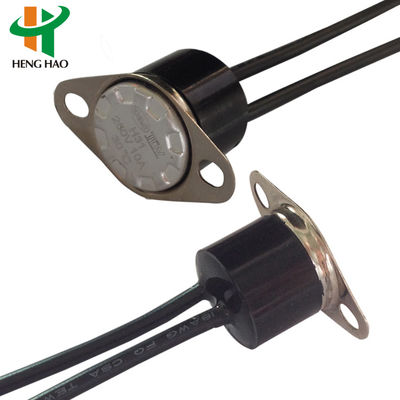

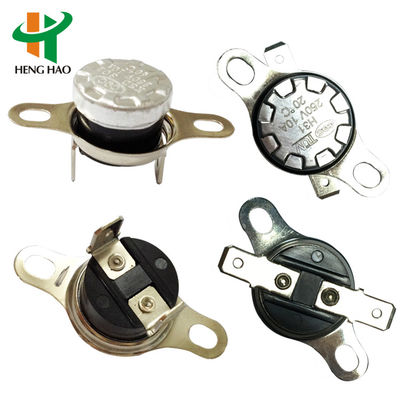

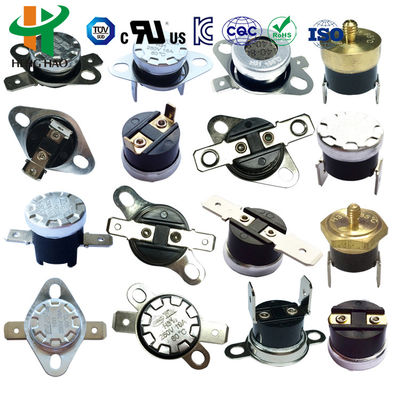

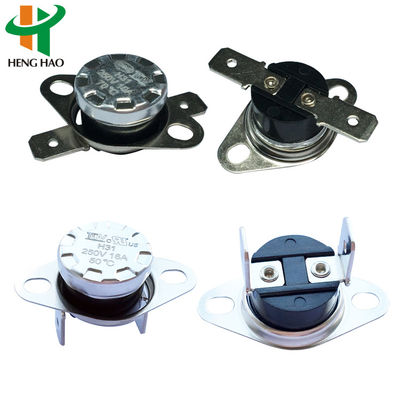

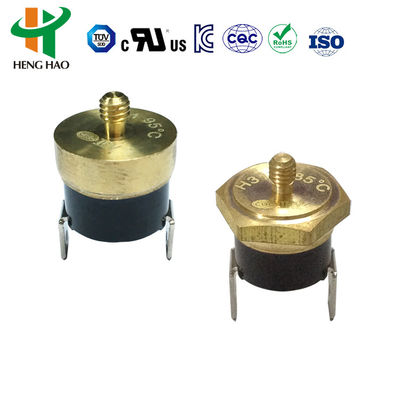

Interruttore termico a termostato con ripristino automatico, fusibile termico, interruttore a controllo termico
Il termostato della serie KSD funziona in base al principio dei dischi bimetallici che scattano in azione quando rilevano variazioni di temperatura. Questa azione a scatto attiva i contatti interni per aprire o chiudere il circuito. Le caratteristiche principali includono temperature di lavoro fisse, azione a scatto affidabile, flashover minimo, lunga durata e riduzione delle interferenze radio.
Specifiche del termostato KSD302
| Parametro |
Specifiche |
| Tensione e corrente |
CA 125V max 15A; CA250V 5A 10A 15A max 16A |
| Temperatura di azione |
0~250℃ |
| Differenza tra temperatura di ripristino e di azione |
Da 0 a 25 gradi, o secondo la richiesta del cliente |
| Deviazione della temperatura |
±3 / ±5 / ±10 gradi o secondo la richiesta del cliente |
| Resistenza del circuito |
≤50mΩ (Valore iniziale) |
| Resistenza di isolamento |
CA50Hz 1500V / min, nessun guasto (Stato normale) |
| Ciclo di vita |
≥100000 volte |
| Tipo di contatto |
Normalmente chiuso o Normalmente aperto |
| Staffa di montaggio |
Mobile o immobile |
| Tipo di terminale |
Serie 187 di 4,8*0,5 mm e 4,8*0,8 mm, serie 250 di 6,3*0,8 mm |
| Angolo del terminale |
Angolo di curvatura: 0~90°C opzionale |
| Alloggiamento |
Plastica o ceramica |
| Superficie del sensore di temperatura |
Cappuccio in alluminio o testa in rame |
KSD302 Ripristino automatico vs Tipi di ripristino manuale
Tipo di ripristino manuale
I componenti di rilevamento della temperatura sono costituiti da una striscia bimetallica. Quando la temperatura raggiunge l'intervallo di azione, si disconnette rapidamente. Il punto di contatto non può essere ripristinato automaticamente: richiede il ripristino manuale premendo il pulsante di ripristino quando la temperatura scende di 20°C (si consiglia una forza di 4-6 N). Assicurarsi che ci sia almeno 20,4 mm di spazio libero tra il pulsante di ripristino e il coperchio.
Tipo di ripristino automatico
I componenti di rilevamento della temperatura sono costituiti da una striscia bimetallica. Quando la temperatura raggiunge l'intervallo di azione, si disconnette rapidamente. Il punto di contatto si ripristina automaticamente quando la temperatura scende al punto specificato.
Impostazioni della temperatura
| Temp. di apertura |
Temp. di ripristino |
Temp. di apertura |
Temp. di ripristino |
Temp. di apertura |
Temp. di ripristino |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
| -10℃±5℃ |
5℃±5℃ |
105℃±5℃ |
85℃±10℃ |
215℃±5℃ |
185℃±10℃ |
| 0℃±5℃ |
-10℃±5℃ |
110℃±5℃ |
90℃±10℃ |
220℃±5℃ |
190℃±10℃ |
| 5℃±5℃ |
-5℃±5℃ |
115℃±5℃ |
95℃±10℃ |
225℃±5℃ |
195℃±10℃ |
| 10℃±5℃ |
0℃±5℃ |
120℃±5℃ |
100℃±10℃ |
230℃±5℃ |
200℃±10℃ |
| 15℃±5℃ |
5℃±5℃ |
125℃±5℃ |
105℃±10℃ |
235℃±5℃ |
205℃±10℃ |
| 20℃±5℃ |
5℃±5℃ |
130℃±5℃ |
110℃±10℃ |
240℃±5℃ |
210℃±10℃ |
| 25℃±5℃ |
10℃±5℃ |
135℃±5℃ |
115℃±10℃ |
245℃±5℃ |
215℃±10℃ |
| 30℃±5℃ |
15℃±5℃ |
140℃±5℃ |
120℃±10℃ |
250℃±5℃ |
220℃±10℃ |
Impostazioni di temperatura personalizzate disponibili in base alle esigenze del cliente.
Certificazioni: approvato da UL, CQC, TUV e RoHS.
Specifiche del termostato KSD301
Valori nominali elettrici:
CA 125V max 15A; CA250V 5A 10A 15A max 16A
Temperatura di azione:
-10~300℃
Deviazione della temperatura:
±3 / ±5 / ±10℃ o personalizzato
Resistenza del circuito:
≤50mΩ (Valore iniziale)
Resistenza di isolamento:
≥100mΩ (DC500V Stato normale)
Rigidità dielettrica:
CA50Hz 1500V/min, nessun guasto (Stato normale)
Ciclo di vita:
≥100.000 operazioni
Applicazioni
Ampiamente utilizzato negli elettrodomestici, tra cui caffettiere, tostapane, plastificatrici, bollitori elettrici, ferri da stiro a vapore, forni a microonde, distributori d'acqua e altro.
Certificazioni: approvato da UL, CQC, VDE e RoHS.
