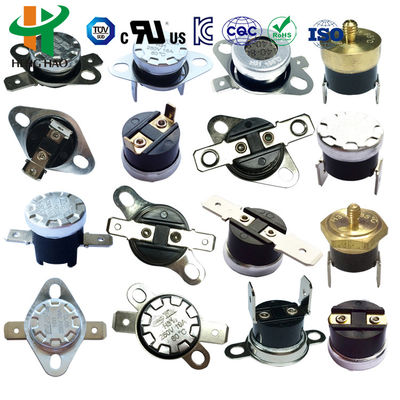

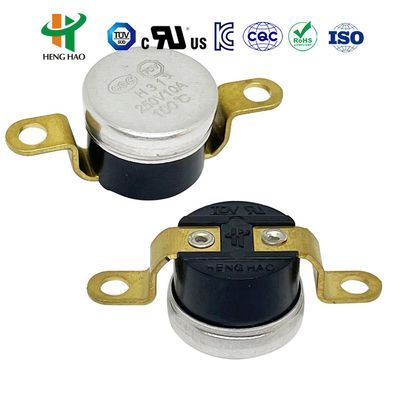

KSD301 Interruttore di controllo della protezione della temperatura del termostato
Ripristino manuale e ripristino automatico del fusibile termico
Il termostato della serie KSD opera sul principio dei dischi bimetallici che si attivano quando rilevano i cambiamenti di temperatura.Le caratteristiche principali sono la temperatura di lavoro fissa, un'azione rapida affidabile, un flashover minimo, una lunga durata di vita e una riduzione delle interferenze radio.
KSD301 Specifiche del termostato
| Parametro |
Specificità |
| Tensione e corrente |
AC 125V massimo 15A; AC250V 5A 10A 15A massimo 16A |
| Temperatura di azione |
0~250°C |
| Differenza di temperatura di recupero e di azione |
0 a 25 gradi, o secondo la richiesta del cliente |
| Disparità di temperatura |
±3 / ±5 / ±10 gradi o in base alla richiesta del cliente |
| Resistenza del circuito |
≤ 50mΩ (valore iniziale) |
| Resistenza dell'isolamento |
AC50Hz 1500V/min, senza cieco di guasto (Stato normale) |
| Ciclo di vita |
≥100000 volte |
| Tipo di contatto |
Normalmente chiuso o normalmente aperto |
| supporto di montaggio |
Immobili mobili o immobili |
| Tipo di terminale |
a. Tipo di terminale: serie 187 di 4,8*0,5 mm e 4,8*0,8 mm, serie 250 di 6,3*0,8 mm
b. angolo di piegatura del terminale: 0°C - 90°C facoltativo |
| Abitazione |
di materie plastiche o ceramiche |
| Figura del sensore di temperatura |
Cappuccio o testa in rame di alluminio |
KSD301 Tipo di ripristino automatico contro tipo di ripristino manuale

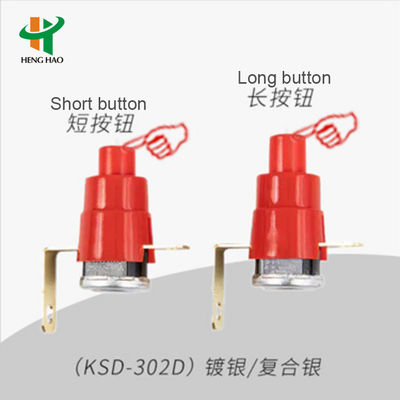

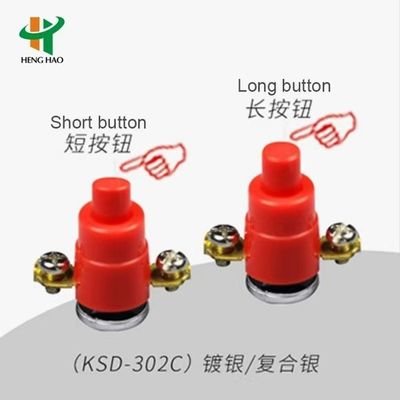

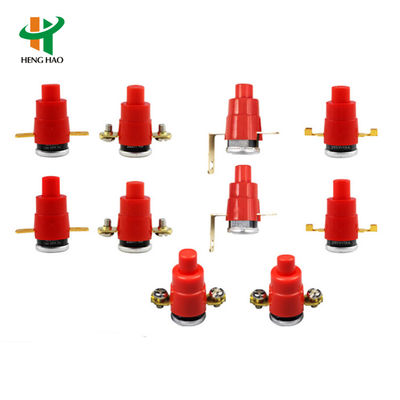

Tipo di ripristino manuale
I componenti di rilevamento della temperatura sono costituiti da una striscia bimetallica.Il punto di contatto non può essere ripristinato automaticamente - il circuito deve essere ricollegato premendo il pulsante di ripristino dopo che la temperatura è scesa di circa 20°C.
Nota: 1. applicare una forza da 4 a 6 N quando si ripristina - una forza eccessiva può danneggiare il meccanismo. 2. per un corretto funzionamento, mantenere almeno 20,4 mm di distanza tra il pulsante di ripristinazione e il coperchio.
Tipo di ripristino automatico
Utilizza un meccanismo di striscia bimetallico simile, ma si riprende automaticamente quando la temperatura scende al punto di ripristino specificato senza intervento manuale.
KSD301 Applicazioni del termostato
Ampiamente utilizzati per il controllo della temperatura negli elettrodomestici, tra cui:
- Vaso per il caffè
- Tostatrici automatiche
- Fabbricazione a partire da prodotti della voce 8528
- Pottine elettriche
- Pistole a vapore
- Ferri a vapore
- Caldaie a vento
- Forni a microonde
- Dispensatori d'acqua
Impostazioni della temperatura
| Apri il temporaneo. |
Ripristina la temperatura. |
Apri il temporaneo. |
Ripristina la temperatura. |
Apri il temporaneo. |
Ripristina la temperatura. |
| -20°C±5°C |
5°C±5°C |
95°C±5°C |
80°C±5°C |
205°C±5°C |
175°C±10°C |
| -15°C±5°C |
5°C±5°C |
100°C±5°C |
80°C±10°C |
210°C±5°C |
180°C±10°C |
| -10°C±5°C |
5°C±5°C |
105°C±5°C |
85°C±10°C |
215°C±5°C |
185°C±10°C |
| 0°C±5°C |
-10°C±5°C |
110°C±5°C |
90°C±10°C |
220°C±5°C |
190°C±10°C |
| 5°C±5°C |
-5°C±5°C |
115°C±5°C |
95°C±10°C |
225°C±5°C |
195°C±10°C |
| 10°C±5°C |
0°C±5°C |
120°C±5°C |
100°C±10°C |
230°C±5°C |
200°C±10°C |
| 15°C±5°C |
5°C±5°C |
125°C±5°C |
105°C±10°C |
235°C±5°C |
205°C±10°C |
| 20°C±5°C |
5°C±5°C |
130°C±5°C |
110°C±10°C |
240°C±5°C |
210°C±10°C |
| 25°C±5°C |
10°C±5°C |
135°C±5°C |
115°C±10°C |
245°C±5°C |
215°C±10°C |
| 30°C±5°C |
15°C±5°C |
140°C±5°C |
120°C±10°C |
250°C±5°C |
220°C±10°C |
Impostazioni di temperatura personalizzate disponibili in base alle esigenze del cliente.
Certificazioni

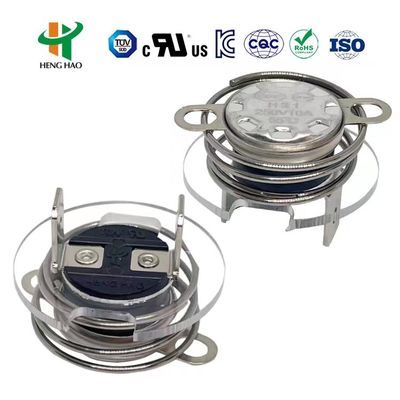

Questo prodotto ha l'approvazione UL, CQC, TUV e RoHS.
