Dettagli:
|
| Ciclo di vita: | 10000 | Tensione & corrente: | 250V 16A |
|---|---|---|---|
| Tipo del contatto: | normalmente chiuso o normalmente aperto. | Tipo del commutatore: | ripristino automatico o ripristino manuale |
| Gamma di temperature: | 50-150℃ | Caso: | grande intelaiatura del metallo |
| Evidenziare: | Commutatore di temperatura di TUV KSD9700,Protettore termico della cassa KSD9700 del metallo,Termostato del ripristino automatico KSD9700 |
||

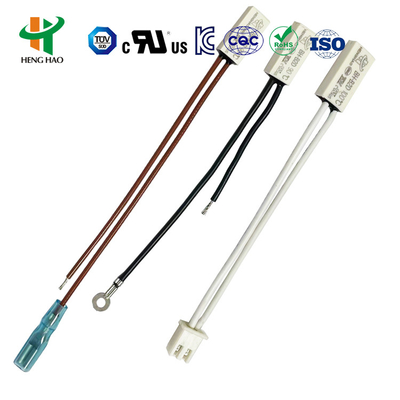

Protettoretermico di temperaturaprotettore/BW9700del termostato/KSD9700 di serie di BW
Il principio del termostato di serie H20, H21 e struttura
H20, H21serial universali ed i protettori migliorati con la grande intelaiatura del metallo sono composti di intelaiatura conduttiva termica del metallo, parti bimetalliche hanno saldato con il punto di contatto della lega d'argento, il sostegno conduttivo, il supporto di fissazione dell'isolamento, la striscia fissa del contatto ed il cavo di resistenza al calore. Nel caso dell'operazione anormale, con l'aumento della temperatura dell'ambiente al valore stabilito, le parti bimetalliche realizzano l'azione rapida, aprono il punto di contatto e staccano il circuito. Quando il dispositivo è raffreddato alla temperatura per l'operazione sicura, la volontà del punto di contatto automaticamente chiude e recupera l'operazione normale.
H20, la specificazione del protettore termico di H21series
| Valutazione elettrica | DC-12V 12A massimo; DC-24V 10A massimo; AC-125V 8A massimo; AC-250V 16A massimo |
| Temperatura aperta | (30~150) ±5°C; 5°C un punto |
| Temperatura di risistemazione | 2/3 della temperatura di azione con tolleranza di ±15°C. ha risistemato la temperatura può anche essere fornito secondo il requisito dei clienti. |
| Tempi di vita | 10000 volte |
| Resistenza della chiusura del contatto: | ≤50mΩ |
| Resistenza di isolamento: | ≥100mΩ |
| Forza elettrica: |
|
| Archivio dell'UL no | E487478 |
| Certificato di CQC no | CQC16002142880 |
| Certificato di TUV no | B160592241002 |
H20, la dimensione del protettore termico di H21series
| Modello | Caso | Lunghezza (millimetri) | larghezza (millimetri) | Livello (millimetri) | Vol.&Current | Filo di piombo |
| H20 | Plastica | 18,5 | 8 | 4 | DC-12V 12A massimo; DC-24V 10A massimo; AC-125V 8A massimo; AC-250V 10A massimo |
#20 3135, estremità 5mm la metà che scatta, lunghezza è 70mm, o secondo il cliente richieda |

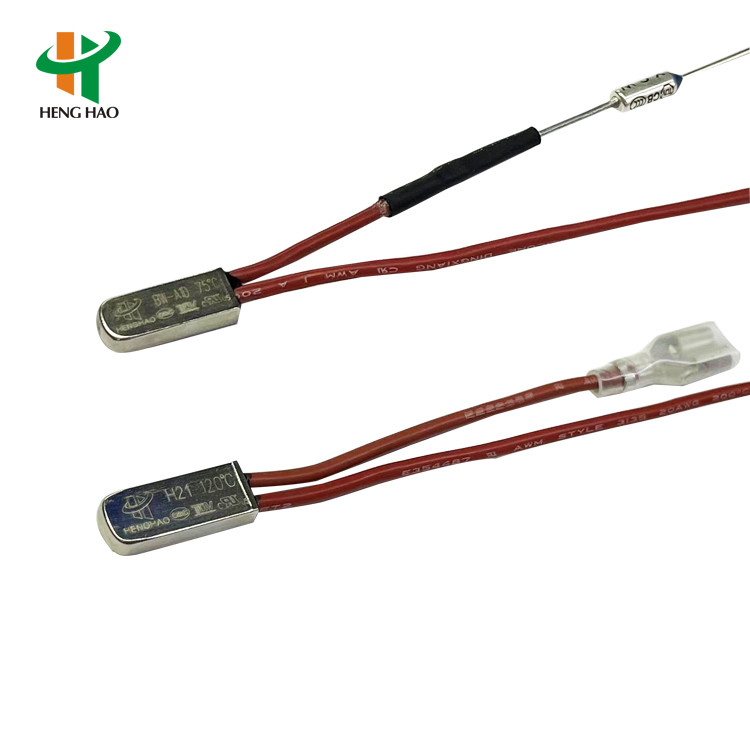

| H21 | Metallo | 18,5 | 7,3 | 3,8 | ||
| H21 | Metallo | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Metallo | 15 | 6,6 | 3,2 | DC-12V 12A massimo; DC-24V 10A massimo; AC-125V 8A massimo; AC-250V |
#20 3135, #22 3266, #22 3135, estremità 5mm la metà che scatta, lunghezza è 70mm, o secondo il cliente richieda |

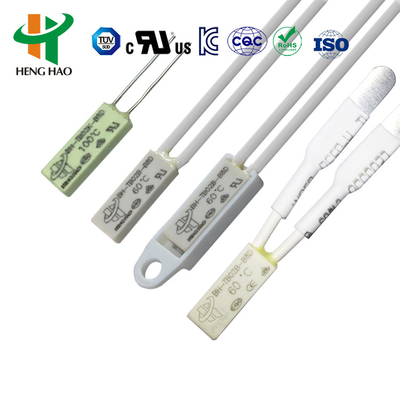

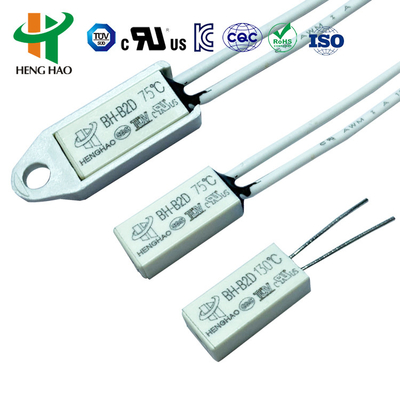

| BH-B2D | Plastica | 15 | 7,1 | 3,8 | ||
| BH-TB02B-B8D | Plastica | 15 | 5,2 | 2,4 | DC-12V 4A massimo; DC-24V 3A massimo; AC-125V 3A massimo; AC-250V 2A massimo | 3266-AWG24#, 3135-AWG24# o la striscia del nichel normalmente, lunghezza è di 70 millimetri o secondo il cliente richiedono |
H20, l'applicazione del protettore di temperatura di H21series
H20, H21series è applicabile alla batteria addebitabile, alla zavorra, al massaggiatore, al micro motore, al trasformatore, agli strumenti elettrici, all'apparecchiatura del calore ed allo strumento elettrici ecc.
3.1. Tipo del ripristino manuale: I rilevatori della temperatura consistono della striscia bimetallica. Quando la temperatura ha raggiunto la gamma di temperature di azione, salterà rapidamente e le sconnessioni mobili del disco. Quando la temperatura diminuisce ad un punto fisso della temperatura, il punto di contatto non può risistemare fino a ricollegare il circuito spingendo il bottone risistemato. E poi i punti di contatto recuperano, raggiungendo uno scopo di collegamento o di distacco del circuito e di rimessa in moto del circuito tramite il ripristino manuale. (Ricordo gentile: il tipo 1.This di termostato del ripristino manuale può risistemare quando la temperatura diminuisce il °C 20 dopo azione improvvisa premendo il bottone risistemato. E 4~6 N saranno consigliabili; non usi prego troppa forza. 2. Per assicurare la funzione normale, la distanza fra il bottone risistemato e la copertura vicina non dovrebbe essere meno di 20.4mm. )
L'UL del prodotto, il CQC, il TUV e l'approvazione di certificazione di RoHS.
