Dettagli:
|
| Evidenziare: | commutatore di protezione termica del motore,Commutatore di protezione termica |
||
|---|---|---|---|

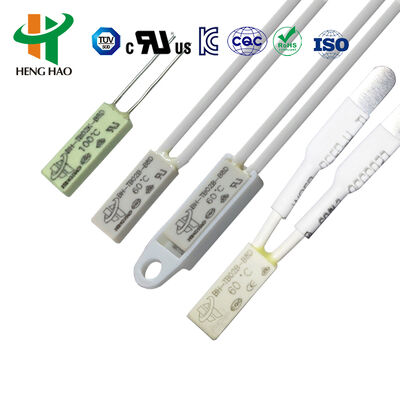

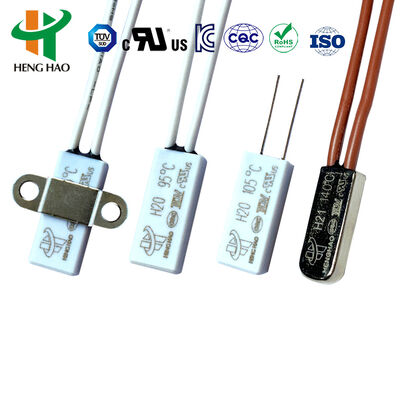

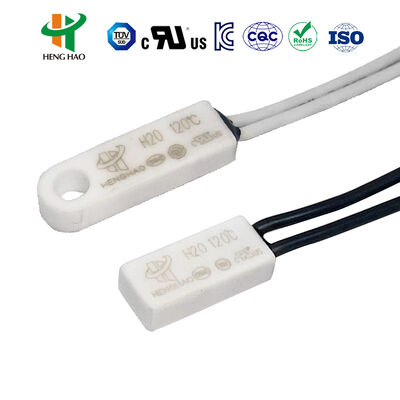

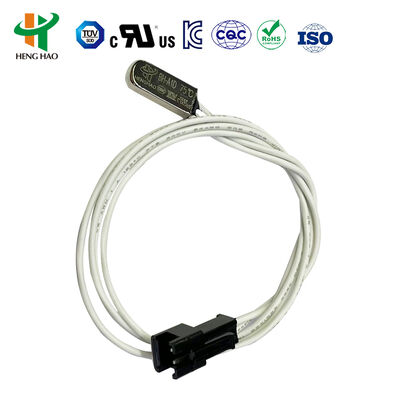

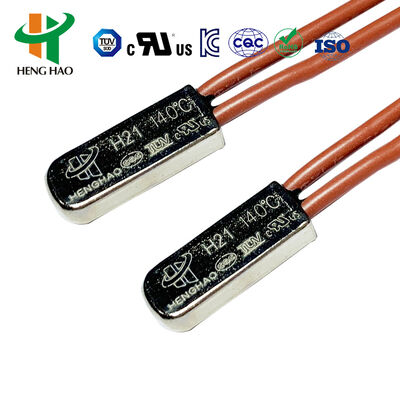

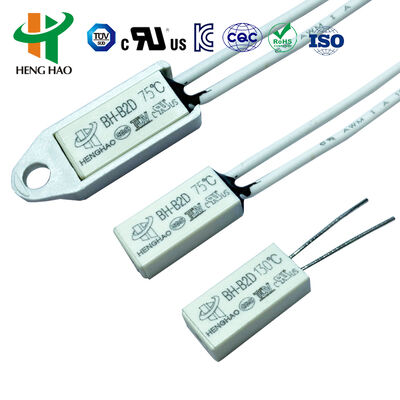

Protettori termici del motore di BW-ABJ
Il principio e la struttura del protettore termico di serie di BW
Il protettore termico di serie di BW è di usare certa geometria della striscia bimetallica, senza istituzioni ausiliarie, solo dalla striscia bimetallica il loro proprio senso della corrente delicata del riscaldamento, rapida cambia nello stato dell'elemento bimetallico, taglio automatico del contatto dell'azionamento diretto e circuito di elaborazione, la protezione di surriscaldamento, la protezione di sovraccarico.
L'applicazione del protettore termico di serie di BW
Ampiamente si applica in motori elettrici e materiale elettrico come la coperta elettrica, la parete calda, il motore della rondella, il motore della macchina del latte di soia, il motore del ventilatore, il motore di stato dell'aria, il motore frazionario, il motore a corrente continua, il motore senza spazzola di CA, la pompa idraulica, il trasformatore, il raddrizzatore, l'illuminazione, la batteria ricaricabile, apparecchio di riscaldamento elettrico ecc.
La specificazione del protettore termico di serie di BW
1. il tipo del contatto: Normalmente chiuso e normalmente aperto
2. valutazione elettrica: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. resistenza del circuito: ≤50mΩ (valore iniziale)
4. resistenza di isolamento: ≥100mΩ
5. gamma di temperature di azione: 40~150℃
6. caso: cassa del metallo e custodia in plastica
7. vita: periodi ≥10,000
8. dimensione:
|
Modello |
L (millimetro) |
W (millimetro) |
H (millimetro) |
Valutazione elettrica |
Filo di piombo (millimetro) |
|
Metallo di BW |
20 |
7,5 |
3,8 |
5A/250V; 10A/250V |
AWG#22, cavo ad alta temperatura L1=L2=70mm del silicone AWG#18, o secondo il requisito del cliente. |
|
20 |
8,0 |
4,1 |
16A/250V |
||
|
Plastica di BW |
20 |
8,0 |
4,0 |
5A/250V; 10A/250V |
9. Apra lo strato della temperatura di risistemazione e della temperatura
|
Codifichi |
Apra gli impiegati. |
Risistemi gli impiegati. |
Codifichi |
Apra gli impiegati. |
Risistemi gli impiegati. |
|
40 |
40℃±5℃ |
≥30℃ |
100 |
100℃±5℃ |
70±10℃ |
|
45 |
45℃±5℃ |
≥30℃ |
105 |
105℃±5℃ |
70±12℃ |
|
50 |
50℃±5℃ |
≥30℃ |
110 |
110℃±5℃ |
75±12℃ |
|
55 |
55℃±5℃ |
≥30℃ |
115 |
115℃±5℃ |
80±12℃ |
|
60 |
60℃±5℃ |
40±10℃ |
120 |
120℃±5℃ |
85±12℃ |
|
65 |
65℃±5℃ |
45±10℃ |
125 |
125℃±5℃ |
90±12℃ |
|
70 |
70℃±5℃ |
50±10℃ |
130 |
130℃±5℃ |
95±12℃ |
|
75 |
75℃±5℃ |
55±10℃ |
135 |
135℃±5℃ |
100±12℃ |
|
80 |
80℃±5℃ |
60±10℃ |
140 |
140℃±5℃ |
105±12℃ |
|
85 |
85℃±5℃ |
65±10℃ |
145 |
145℃±5℃ |
110±12℃ |
|
90 |
90℃±5℃ |
70±10℃ |
150 |
150℃±5℃ |
115±12℃ |
|
95 |
95℃±5℃ |
75±10℃ |
|
|
|
Il vantaggio competitivo del protettore termico di BW
1. piccola dimensione ed installazione facile
2. striscia bimetallica rapida, reazione veloce
3. Il tempo di vita alto che 10.000 volte
4. di prevenzione perdita ancora del processo di impregnazione sotto vuoto
5. supplente delle 7 DI MATTINA di SENSATA 17AM, di SEKI ST-22 ecc.
Il disegno delle serie di BW
