Dettagli:
|
| corrente di tensione: | 250V 5A | Range di temperatura: | 30 a 150C |
|---|---|---|---|
| tempo di vita: | 10000 volte | Dimensioni: | 15*7.1*3.8mm |
| Utilizzare per: | motore, pacchetto della batteria | ||
| Evidenziare: | commutatore bimetallico del termostato,commutatore termico bimetallico |
||

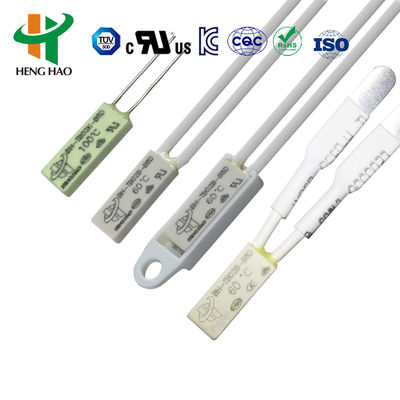

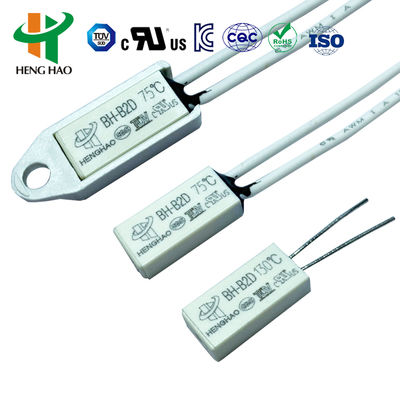

Fusibile termico BH-B2D del protettore di temperatura con l'UL ROHS di 15*7.1*3.8mm TUV CQC
Il principio e la struttura del termostato di serie di BH-B2D
Serie di BH-B2D che può proteggere da sovracorrente e la temperatura eccessiva è sigillata saldamente, piccola resistenza interna, nessun rumore e risistemazione automaticamente. Una volta corrente il bimetallo diretto che è sensibile alla temperatura e corrente, lo stato del bimetallo sarà cambiato dalla temperatura eccessiva o dalla sovracorrente per tagliare il circuito o il commutatore sul circuito. Le serie del BH sono più sicure del i protettori normale, poichè non c'è ritardo di effetto di temperatura nello stato di grande corrente improvvisa.
La specificazione del termostato di serie di BH-B2D
| Valutazione elettrica | DC-12V 12A massimo; DC-24V 10A massimo; AC-125V 8A massimo; AC-250V 16A massimo |
| Apra la temperatura | (30~150) ±5°C; 5°C un punto |
| Risistemi la temperatura | 2/3 della temperatura di azione con tolleranza della temperatura di risistemazione di ±15°C. può anche essere fornito secondo il requisito dei clienti. |
| Tempi di vita | 10000 volte |
| Dimensione | L15mm W7.1mm H3.8mm |
| Filo di piombo | #22 3266, il mezzo scatenamento di conclusione, lunghezza è 70mm, o secondo il cliente richieda |
| L'UL archiva il nessun | E487478 |
| Certificato di CQC nessun | CQC16002142880 |
| Certificato di TUV nessun | B160592241002 |
L'applicazione e l'istruzione del termostato di serie di BH-B2D
I protettori termici di serie del BH, efficace protettore affidabile di sicurezza e dispositivi di allarme, sono ampiamente usati in vari tipi 1,5 motori di cavalli vapore, dispositivo di illuminazione, saldatrice dell'invertitore, potere del commutatore, pacchetto della batteria ricaricabile, zavorre della lampada fluorescente, macchine utensili portatili, apparecchi elettrici ed altre attrezzature elettriche impedire sovracorrente & il surriscaldamento causati da stato anormale del lavoro. I tipi applicati che possono resistere alla pressione di 3.5MPa misura per configurazione-in-installazione del motore ricoperto plastica.
Codice termico di temperatura del protettore di BH-B2D
| Codice | Temperatura | Codice | Temperatura |
| 30 | 30℃ | 100 | 100℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150℃ |
| 90 | 90℃ |
Codice termico del protettore di BH-B2D dell'oggetto no.
BH-B2D XXX K
| Il BH | Progettazione no. |
| B | Materiale del caso: metallo-Un; Plastica-b |
| 2 |
1,15×6.6×3.2 2,15×7.1×3.8 |
| D |
Valore di resistenza di bimetallico G-highZ-moderare-basso |
| XXX | Apra la temperatura |
| K | Tipo di contatto: K è aperto, nessun segnale è chiuso |
Il disegno del protettore thremal di BH-B2D
