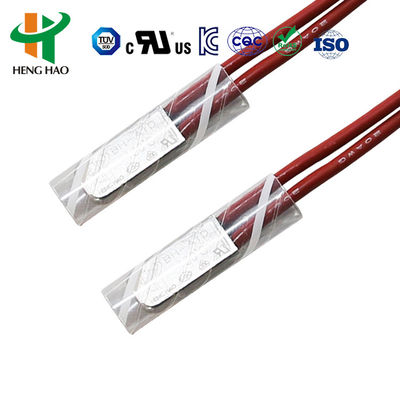

Interruttore a temperatura KSD9700 Controller di temperatura Kw9700 Interruttore di temperatura
KSD9700 Principio e struttura del protettore da temperatura
I protettori universali e migliorati delle serie H20 e H21 con involucro metallico di grandi dimensioni sono composti da un involucro metallico conduttivo termicamente, parti bimetalliche saldate con punto di contatto in lega d'argento,supporto conduttivoIn caso di funzionamento anormale, quando la temperatura ambiente aumenta al valore impostato,le parti bimetalliche hanno un'azione rapidaQuando il dispositivo si raffredda alla temperatura di funzionamento sicura, il punto di contatto si chiude automaticamente e riprende il normale funzionamento.
Specifiche dei dispositivi di protezione termica della serie H20/H21
| Classificazione elettrica |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 16A |
| Temperatura aperta |
(30~150) ± 5°C; 5°C per passo |
| Reimpostare la temperatura |
2/3 della temperatura d'azione con tolleranza di ±15°C. La temperatura di ripristino può essere fornita anche in base alle esigenze del cliente. |
| Tempo di vita |
10000 volte |
| Resistenza di chiusura del contatto |
≤ 50 mΩ |
| Resistenza all'isolamento |
≥ 100 mΩ |
| Forza elettrica |
AC1500V/1min privo di fenomeni di rottura e flashover |
| Numero di fascicolo UL |
E487478 |
| Certificato CQC n. |
CQC16002142880 - Impiego di strumenti finanziari |
| Numero del certificato TUV |
B160592241002 |
KSD9700 Dimensioni del regolatore di temperatura
| Modello |
Caso |
Lunghezza (mm) |
Larghezza (mm) |
Altezza (mm) |
Tensione e corrente |
Cavi di piombo |

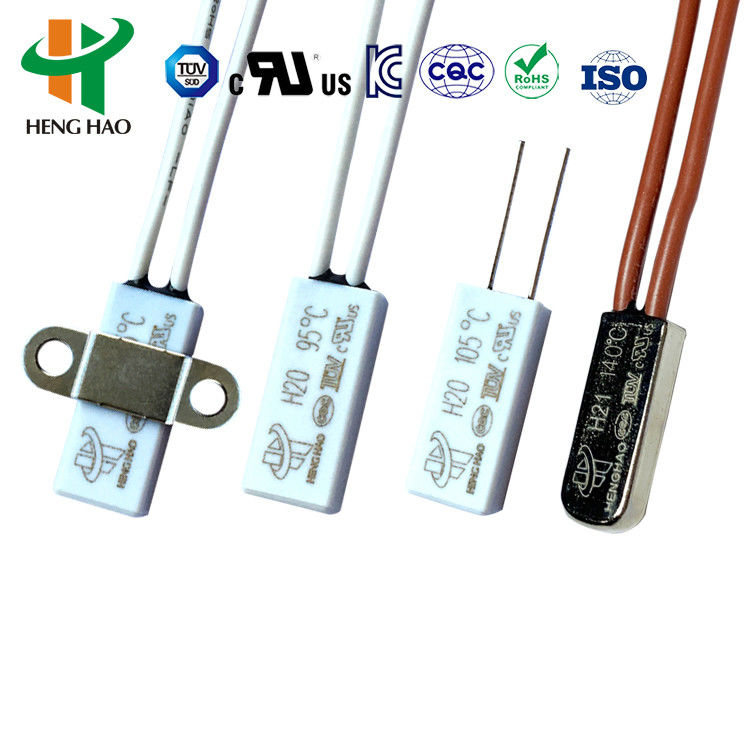

| H20 |
Prodotti di plastica |
18.5 |
8 |
4 |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 10A |
# 20 3135, fine 5mm mezzo trippa, lunghezza è di 70mm, o secondo le esigenze del cliente |
| H21 |
Metalli |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Metalli |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

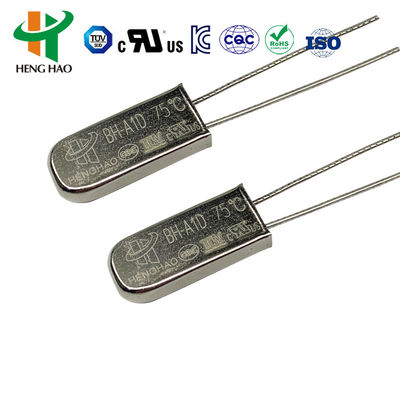

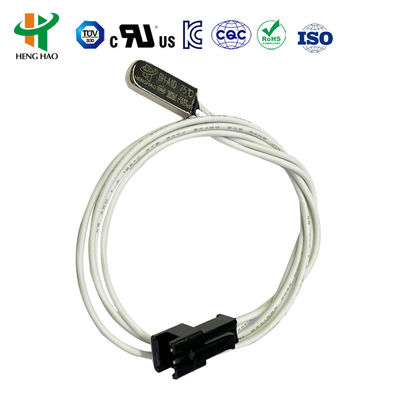

| BH-A1D |
Metalli |
15 |
6.6 |
3.2 |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V |
#20 3135, #22 3266, #22 3135, fine 5mm mezzo trippa, lunghezza è di 70mm, o in base alle esigenze del cliente |

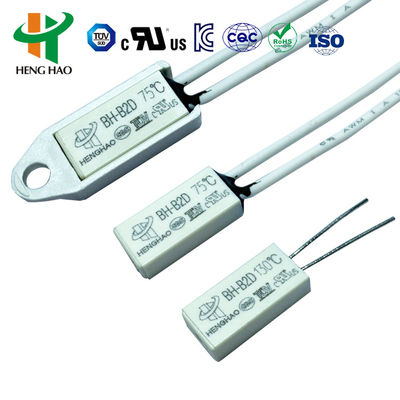

| BH-B2D |
Prodotti di plastica |
15 |
7.1 |
3.8 |
- |
- |

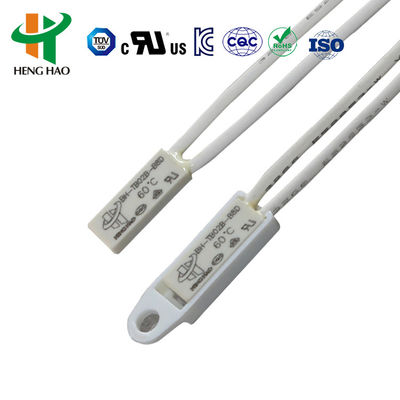

| BH-TB02B-B8D |
Prodotti di plastica |
15 |
5.2 |
2.4 |
DC-12V massimo 4A; DC-24V massimo 3A; AC-125V massimo 3A; AC-250V massimo 2A |
3266-AWG24#, 3135-AWG24# o nastro di nichel normalmente, lunghezza 70 mm o secondo le esigenze del cliente |
Applicazioni per protettori a temperatura della serie H20/H21
Le serie H20 e H21 sono applicabili a batterie ricaricabili, zavorri, massaggiatori, micromotori, trasformatori, utensili elettrici, apparecchi elettrici termici e strumenti.
Tipi di operazioni
Tipo di ripristino manuale
Quando la temperatura raggiunge l'intervallo di temperatura di azione, salta rapidamente e il disco mobile si disconnette.Quando la temperatura scende a un punto di temperatura fisso, il punto di contatto non può essere ripristinato fino a quando non viene ricollegato il circuito premendo il pulsante di ripristino.raggiungere lo scopo di collegare o disconnettere il circuito e riavviare il circuito tramite ripristino manuale.
Nota importante:1. Questo tipo di termostato di ripristino manuale può essere ripristinato quando la temperatura scende di 20°C dopo l'azione di scatto premendo il pulsante di ripristino. Si consiglia una forza da 4-6 N; si prega di non usare troppa forza.Per garantire il normale funzionamento, la distanza tra il pulsante di ripristino e il coperchio di chiusura non deve essere inferiore a 20,4 mm.
Tipo di ripristino automatico
Quando la temperatura raggiunge l'intervallo di temperatura di azione, salta rapidamente e il disco mobile si disconnette.Quando la temperatura scende a un punto di temperatura fisso, il punto di contatto può ripristinare automaticamente e iniziare a funzionare.
Il prodotto ha l'approvazione UL, CQC, TUV e RoHS.
