termostato KSD9700 termostato bimetallico termostato ad azione rapida termostato KSD9700

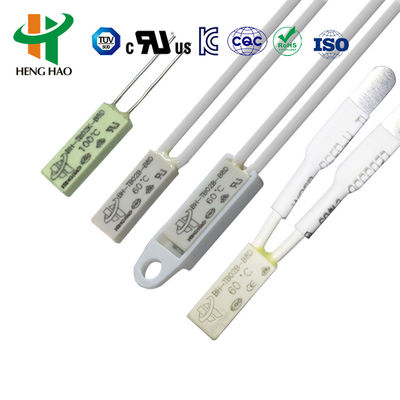

Termostato bimetallico KSD9700 con meccanismo a scatto per un controllo e una protezione affidabili della temperatura.

Documentazione tecnica H21 H20

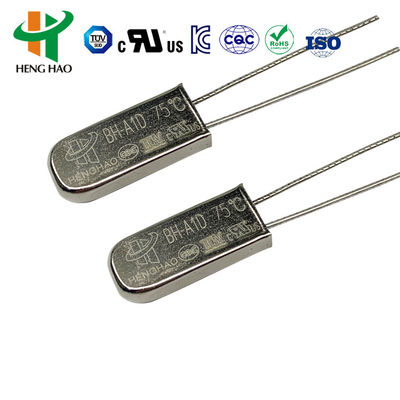

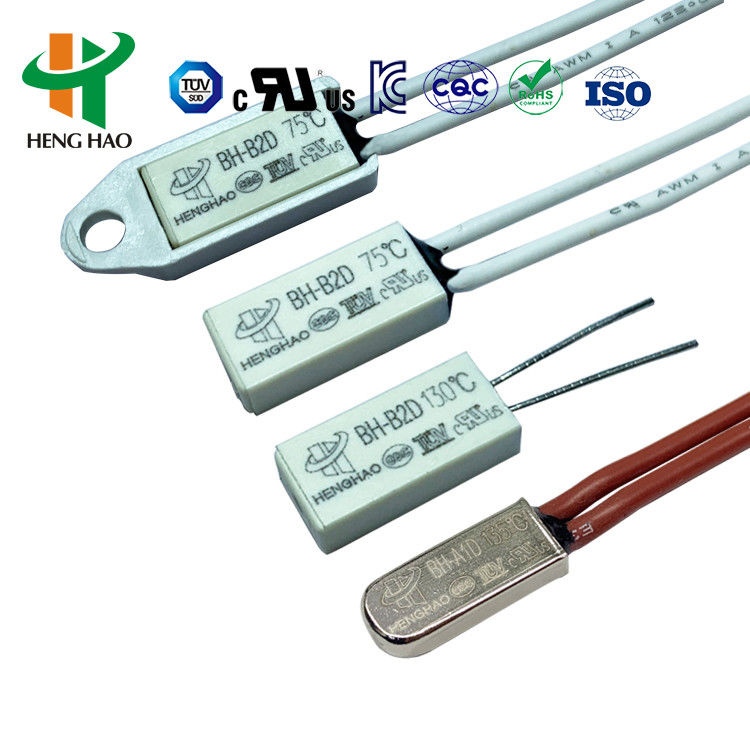

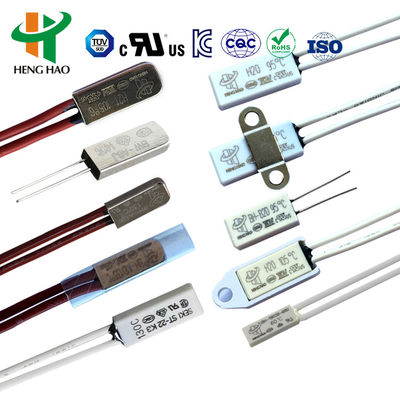

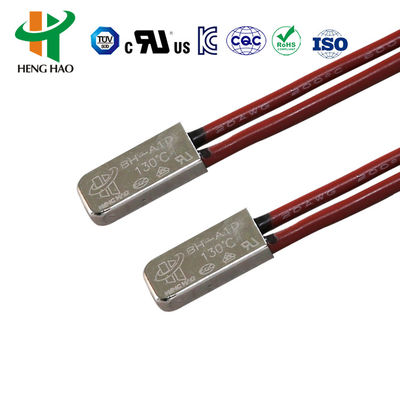

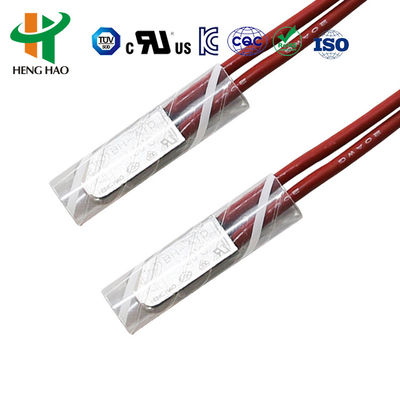

I protettori universali e potenziati serie H20, H21 con ampia cassa metallica sono composti da cassa metallica conduttrice di calore, parti bimetalliche saldate con punto di contatto in lega d'argento, staffa conduttrice, supporto di fissaggio isolante, striscia di contatto fissa e cavo resistente al calore.

In caso di funzionamento anomalo, quando la temperatura ambiente aumenta fino al valore impostato, le parti bimetalliche agiscono rapidamente, aprono il punto di contatto e disconnettono il circuito. Quando il dispositivo si raffredda alla temperatura operativa sicura, il punto di contatto si chiude automaticamente e riprende il normale funzionamento.

La serie H20, H21 è applicabile a batterie ricaricabili, alimentatori, massaggiatori, micromotori, trasformatori, utensili elettrici, elettrodomestici e strumenti.

Tipo a Reset Manuale: I componenti di rilevamento della temperatura sono costituiti da una lamina bimetallica. Quando la temperatura raggiunge l'intervallo di azione, scatta rapidamente e il disco mobile si disconnette. Quando la temperatura scende a un punto fisso, il punto di contatto non si resetta finché il circuito non viene ricollegato premendo il pulsante di reset.

Note Importanti:

• I termostati a reset manuale possono resettarsi quando la temperatura scende di 20°C dopo l'azione a scatto premendo il pulsante di reset con una forza di 4-6 N
• Non usare forza eccessiva
• Garantire il normale funzionamento mantenendo una distanza minima di 20,4 mm tra il pulsante di reset e il coperchio di chiusura

Tipo a Reset Automatico: I componenti di rilevamento della temperatura sono costituiti da una lamina bimetallica. Quando la temperatura raggiunge l'intervallo di azione, scatta rapidamente e il disco mobile si disconnette. Quando la temperatura scende a un punto fisso, il punto di contatto si resetta automaticamente e riprende il funzionamento.

Il prodotto presenta approvazione delle certificazioni UL, CQC, TUV e RoHS.
