KSD9700termostato di seriePrincipio e struttura
KSD9700 protettori universali e migliorati con grande involucro metallico sono composti da un involucro metallico conduttivo termico, parti bimetalliche saldate con punto di contatto in lega d'argento, supporto conduttivo,supporto di fissaggio dell'isolamentoIn caso di funzionamento anormale, insieme all'aumento della temperatura ambiente al valore impostato, le parti bimetalliche eseguono un'azione rapida,aprire il punto di contattoQuando il dispositivo viene raffreddato alla temperatura necessaria per un funzionamento sicuro, il punto di contatto si chiude automaticamente e riprende il normale funzionamento.
| Classificazione elettrica |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 16A |
| Temperatura aperta |
(30~150) ± 5°C; 5°C per passo |
| Temperatura di ripristino |
2/3 della temperatura d'azione con tolleranza di ±15°C. La temperatura di ripristino può essere fornita anche in base alle esigenze del cliente. |
| Tempo di vita |
10000 volte |
| Resistenza di chiusura del contatto: |
≤ 50 mΩ |
| Resistenza dell'isolamento: |
≥ 100 mΩ |
| Potenza elettrica: |
- AC1500V/1min senza fenomeni di guasto e flashover.
|
| UL File no. |
E487478 |
| CQC certificato n. |
CQC16002142880 - Impiego di strumenti finanziari |
| Numero del certificato TUV |
B160592241002 |
Dimensione del termostato
| Modello |
Caso |
Lunghezza ((mm) |
larghezza ((mm) |
Altezza ((mm) |
Vol.&Current |
Cavi di piombo |

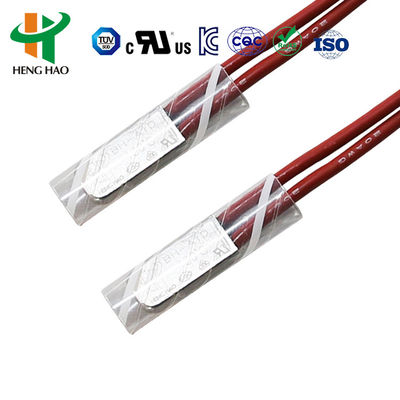

| H20 |
Prodotti di plastica |
18.5 |
8 |
4 |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 10A |
#20 3135, fine 5 mm
Mezza trippa, lunghezza 70mm, o secondo le richieste del cliente
|
| H21 |
Metalli |
18.5 |
7.3 |
3.8 |
| H21 |
Metalli |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

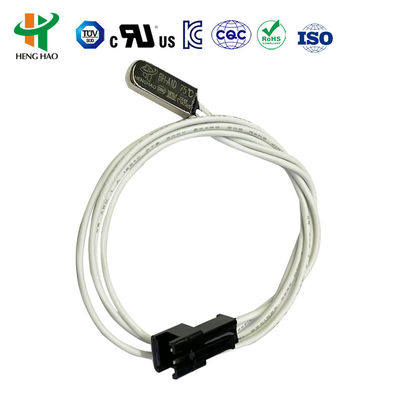

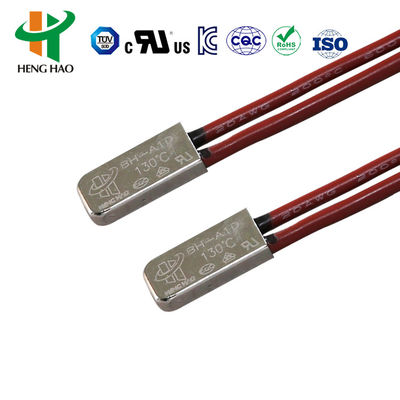

| BH-A1D |
Metalli |
15 |
6.6 |
3.2 |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V |
#20 3135, #22 3266, #22 3135, fine 5 mm
Mezza trippa, lunghezza 70mm, o secondo le richieste del cliente
|

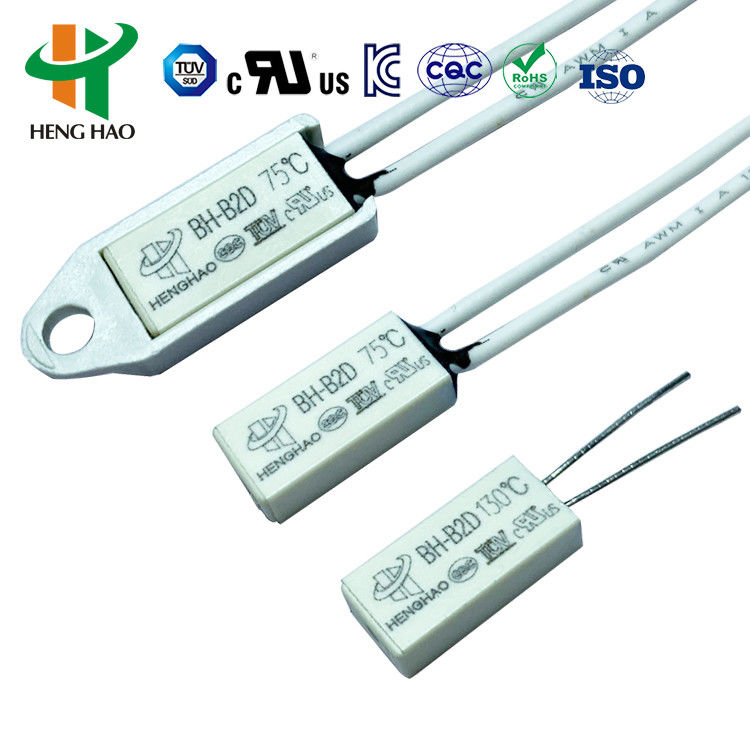

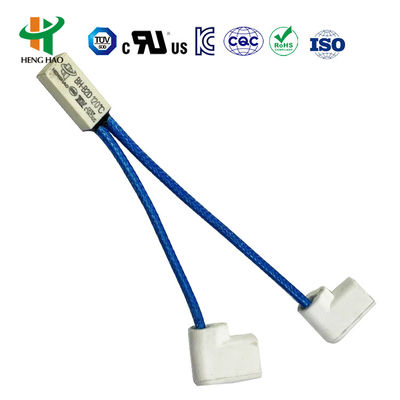

| BH-B2D |
Prodotti di plastica |
15 |
7.1 |
3.8 |

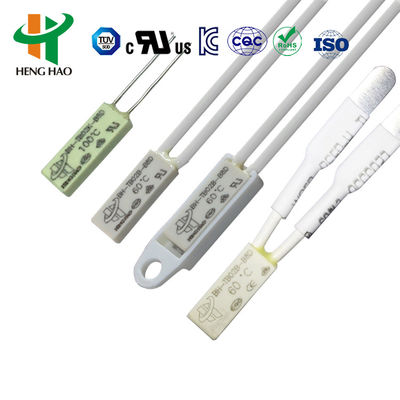

| BH-TB02B-B8D |
Prodotti di plastica |
15 |
5.2 |
2.4 |
DC-12V massimo 4A; DC-24V massimo 3A; AC-125V massimo 3A; AC-250V massimo 2A |
3266-AWG24#, 3135-AWG24# o nastro di nichel normalmente, lunghezza 70 mm o secondo le richieste del cliente |
H20,H21Protezione della temperatura di serie Applicazione
La serie H20, H21 è applicabile a batterie ricaricabili, zavorra, massaggiatori, micro-motori, trasformatori, utensili elettrici, apparecchi e strumenti elettrici termici, ecc.
3.1. Tipo di ripristino manuale: i componenti di rilevamento della temperatura sono costituiti da una striscia bimetallica. Quando la temperatura raggiunge la gamma di temperatura di azione, salta rapidamente e il disco mobile si disconnette.Quando la temperatura scende a un punto di temperatura fisso, il punto di contatto non può ripristinare fino a ricollegare il circuito premendo il pulsante di ripristino.con una capacità di accensione superiore a 50 W,. (Ricordo gentile: 1.Questo tipo di termostato di ripristino manuale può ripristinare la temperatura quando scende a 20 °C dopo un'azione rapida premendo il pulsante di ripristino.Per favore, non usare troppa forza.2. Per garantire il normale funzionamento, la distanza tra il pulsante di ripristino e il coperchio di chiusura non deve essere inferiore a 20,4 mm.)
3.2. Tipo di ripristino manuale: i componenti di rilevamento della temperatura sono costituiti da una striscia bimetallica. Quando la temperatura raggiunge la gamma di temperatura di azione, salta rapidamente e il disco mobile si disconnette.Quando la temperatura scende a un punto di temperatura fisso, il punto di contatto può ripristinare automaticamente e iniziare a funzionare.
L'approvazione della certificazione UL,CQC,TUV e RoHS.
