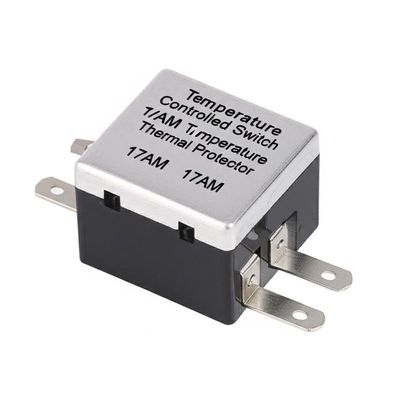

Interruttore di protezione termica con gamma di funzionamento 50-180°C AC-250V 10A DC-16V 20A Protector di temperatura

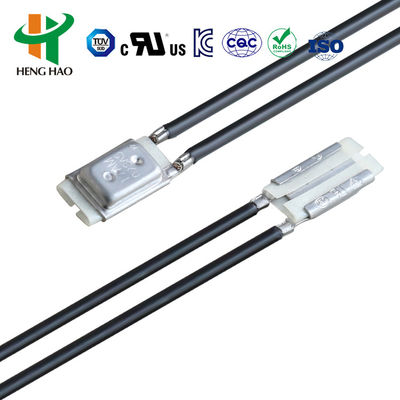

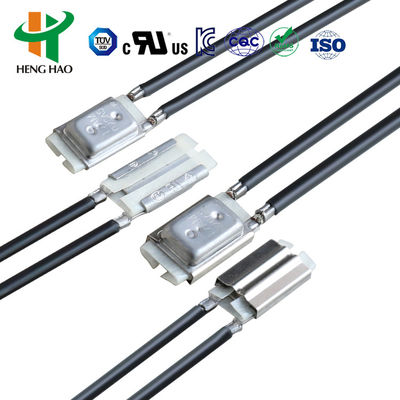

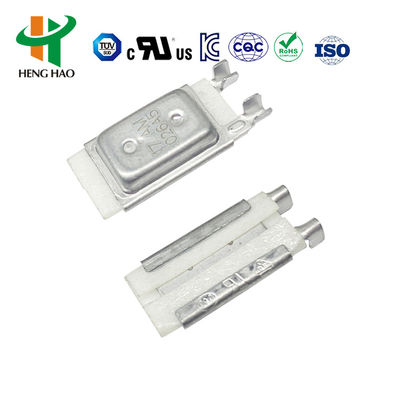

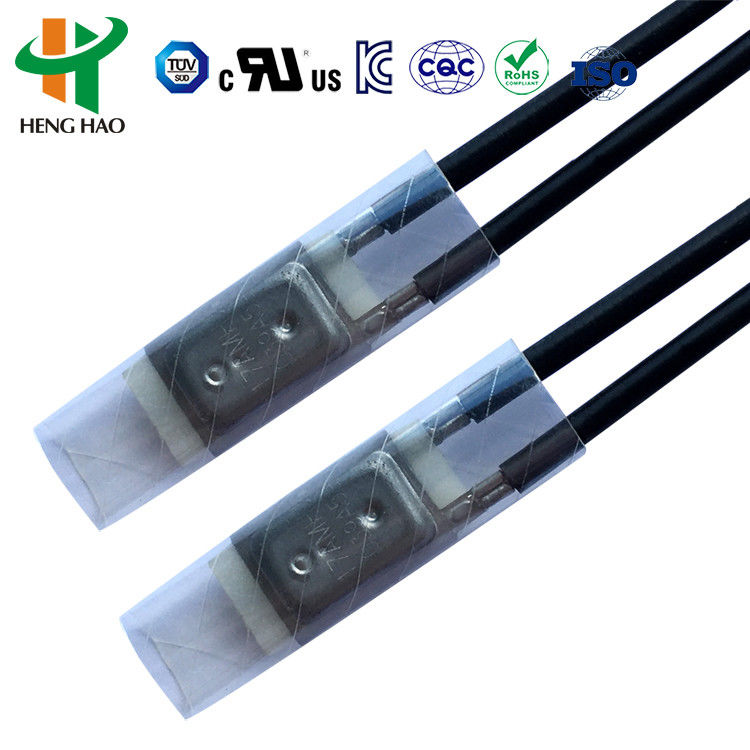

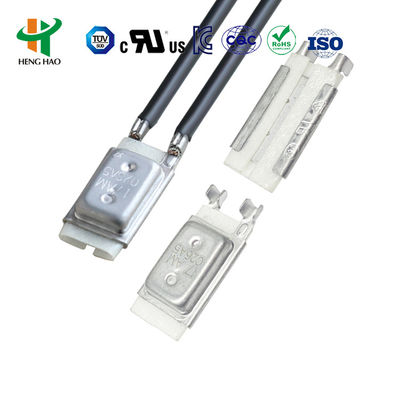

Il 17AM è un protettore termico da sovracorrente con un design compatto e un'azione rapida e precisa. Diversi tipi di terminali possono essere rivettati in base alle esigenze del cliente.

• Valori nominali elettrici: AC-125V 15A; AC-250V 10A, DC-16V 20A
• Cicli di vita dei contatti:
  • AC-125V 15A, AC-250V 10A: >10.000 cicli
  • AC-125V 5A: >100.000 cicli
• Intervallo di temperatura di funzionamento: 50-180°C
• Tolleranza di temperatura: ±2°C/±3°C/±5°C
• Temperatura di ripristino: 10-45°C al di sotto della temperatura di intervento
• Tempi di funzionamento: >10.000 operazioni

17AM_XXX_A/B_5_A,B,C,D...Z

• 17AMH: Numero di serie del prodotto
• XXX: Temperatura di intervento in codice °C
• A/B: A = Terminali nella stessa direzione, B = Terminali nella direzione opposta
• 5: Codice di tolleranza della temperatura OFF
• A,B,C,D...Z: Diversi tipi di filo di collegamento

L'interruttore di protezione termica si trova tipicamente sugli alloggiamenti dei compressori A/C. Rileva la temperatura dell'involucro del compressore e interrompe il circuito elettrico quando la temperatura raggiunge una soglia predeterminata.

Tipo di protezione: L'interruttore di protezione termica protegge dalle condizioni di sovraccarico. In questi relè di sovraccarico (chiamati anche "relè a vaso di saldatura"), la corrente del motore passa attraverso un piccolo avvolgimento riscaldante.

Il protettore di temperatura 17AM è adatto per:

• Tutti i tipi di motori
• Commutatori di lampade fluorescenti
• Trasformatori
• Laminatori
• Lampade e sistemi di illuminazione
• Macchine sigillatrici per coperchi
• Vari elettrodomestici
