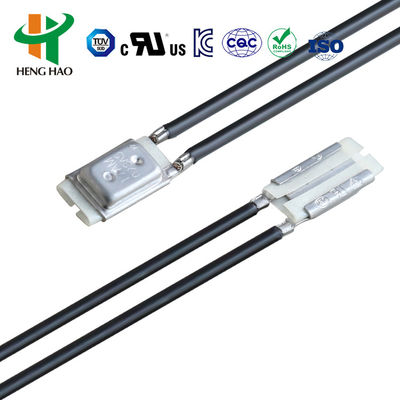

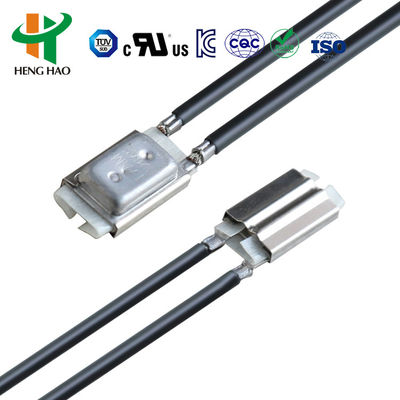

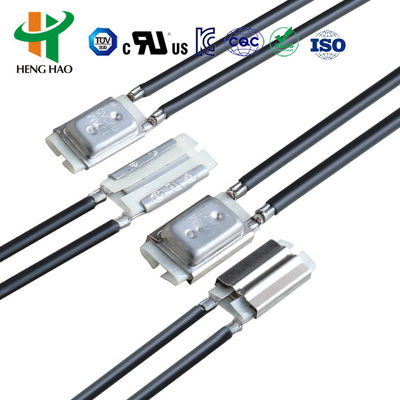

Fusibile termico a ripristino automatico, interruttore termico, interruttore di temperatura

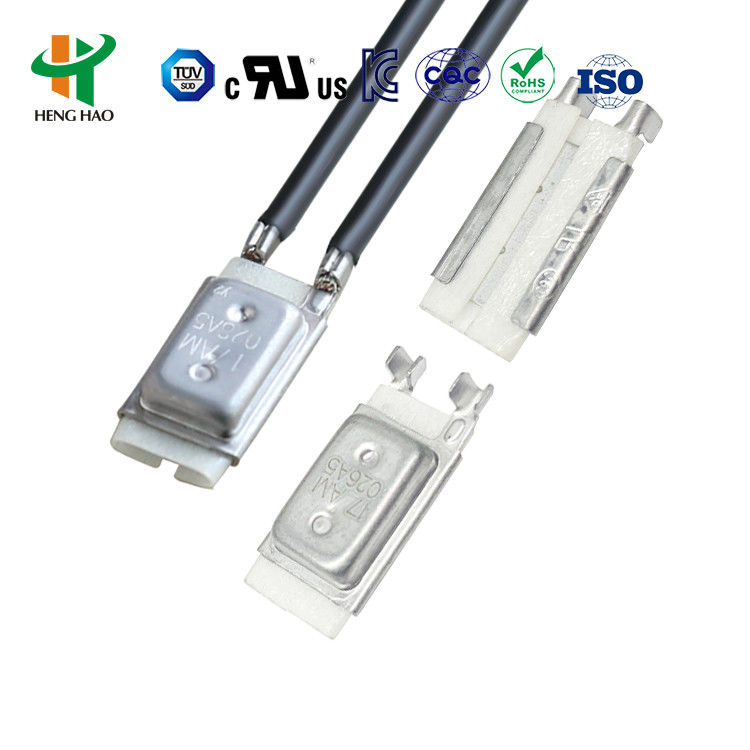

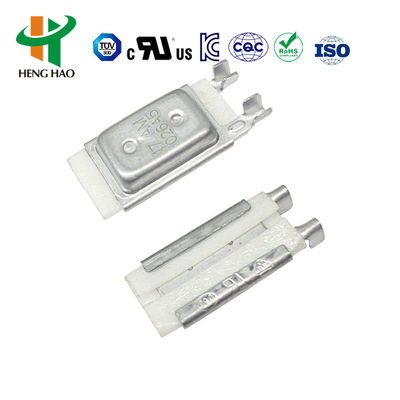

Il 17AM è un protettore termico da sovracorrente con un design compatto, caratterizzato da un'azione rapida e precisa. Possiamo rivettare diversi tipi di conduttori in base alle esigenze dei clienti.
Specifiche del protettore termico 17AM
- Valori nominali elettrici e correnti: CA-125V 15A; CA-250V 10A, CC-16V 20A
- Cicli di vita dei contatti: CA-125V 15A, CA-250V 10A più di 10.000 cicli; CA-125V 5A più di 100.000 cicli
- Intervallo di temperatura di esercizio: 50-180°C
- Tolleranza di temperatura: ±2°C±3°C±5°C
- Temperatura di ripristino: 10~45 gradi in diminuzione della temperatura di spegnimento
- Tempi di funzionamento: Oltre 10.000 volte
Sistema di codici
17AM XXX A/B 5 A,B,C,D...Z
(17AMH): Il numero di serie del prodotto
(XXX): Temperatura di intervento in °C Codice
(A/B): A: Terminali nella stessa direzione / B: Terminali nella direzione opposta
(5): Codice di tolleranza della temperatura OFF
(A,B,C,D...Z): Diversi tipi di filo di collegamento
Temperatura di intervento in °C Codice
| Gradi °C |
Codice |
Gradi °C |
Codice |
Gradi °C |
Codice |
Gradi °C |
Codice |
| 55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
| 60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
| 70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
| 75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
| 80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
| 85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
L'interruttore di protezione termica si trova normalmente sugli alloggiamenti del compressore A/C. Viene utilizzato per prevenire danni al compressore (surriscaldamento) attraverso l'attrito interno. Questo interruttore rileva la temperatura dell'involucro del compressore e, una volta che questa temperatura raggiunge una cifra predeterminata, interrompe il circuito elettrico al compressore.
Come fa un interruttore di protezione termica a proteggere dal sovraccarico?
L'interruttore di protezione termica protegge dal sovraccarico. Per creare questo tipo di sovraccarico, un albero di ottone viene posizionato all'interno di un tubo di ottone. In questi relè di sovraccarico (chiamati anche "relè a vaso di saldatura"), la corrente del motore passa attraverso un piccolo avvolgimento riscaldante.
Disegni dei prodotti
Applicazioni del protettore di temperatura 17AM
Tutti i tipi di motori, commutatori per lampade fluorescenti, trasformatori, laminatori, lampade e illuminazione, trasformatori, macchine sigillatrici per coperchi e vari elettrodomestici.
Protettore termico / Termostato 17AMH
Può essere utilizzato al posto del protettore termico KLIXON 17AM. Per maggiori informazioni, visita il nostro sito web:
www.thermostat-cn.com
