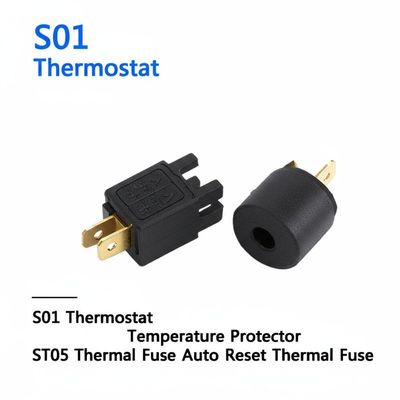

S01 Termostato ST01 Protettore della temperatura ST05 Fuso termico Fuso termico di ripristino automatico
Le serie BW & BH che possono proteggere da sovra-corrente e sovra-temperatura sono sigillate saldamente, con piccola resistenza interna, senza rumore e ripristinate automaticamente.Quando la corrente attraversa il bimetallo che è sensibile alla temperatura e alla correnteLa serie BH è più sicura delle protettrici normali.poiché non vi è alcun ritardo di effetto temperatura in condizioni di improvvisa grande corrente.
S01termostatoSpecificità
Classificazione elettrica:
| Classificazione elettrica |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 16A |
| Temperatura aperta |
(30~150) ± 5°C; 5°C per passo |
| Temperatura di ripristino |
2/3 della temperatura d'azione con tolleranza di ±15°C. La temperatura di ripristino può essere fornita anche in base alle esigenze del cliente. |
| Tempo di vita |
10000 volte |
| Dimensione |
L15mm W7.1mm H3.8mm |
| Cavi di piombo |
# 22 3266, fine mezzo trippa, lunghezza è di 70 mm, o secondo il cliente ′s richiede |
| UL File no. |
E487478 |
| CQC certificato n. |
CQC16002142880 - Impiego di strumenti finanziari |
| Numero del certificato TUV |
B160592241002 |
Protezioni termiche della serie S01Dimensione
| Modello |
Caso |
Lunghezza ((mm) |
larghezza ((mm) |
Altezza ((mm) |
Vol.&Current |
Cavi di piombo |
| H20 |
Prodotti di plastica |
18.5 |
8 |
4 |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 10A |
#20 3135, fine 5 mm
Mezza trippa, lunghezza 70mm, o secondo le richieste del cliente
|
| H21 |
Metalli |
18.5 |
7.3 |
3.8 |
| H21 |
Metalli |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metalli |
15 |
6.6 |
3.2 |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V |
#20 3135, #22 3266, #22 3135, fine 5 mm
Mezza trippa, lunghezza 70mm, o secondo le richieste del cliente
|
| BH-B2D |
Prodotti di plastica |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Prodotti di plastica |
15 |
5.2 |
2.4 |
DC-12V massimo 4A; DC-24V massimo 3A; AC-125V massimo 3A; AC-250V massimo 2A |
3266-AWG24#, 3135-AWG24# o nastro di nichel normalmente, lunghezza 70 mm o secondo le richieste del cliente |
S01termostatoApplicazione e istruzione
S01 termostati, dispositivi di sicurezza efficaci e affidabili e dispositivi di allarme, sono ampiamente utilizzati in vari tipi di motori da 1,5 cavalli, termostati, saldatori a inverter, interruttori di potenza, termostati,ballasti per lampade fluorescenti, termostati, apparecchi elettrici e altre apparecchiature elettriche per prevenire il sovraccarico e il surriscaldamento causati da uno stato di lavoro anormale.5MPa sono idonei per l'installazione di un motore rivestito di plastica.
| Codice |
Temperatura |
Codice |
Temperatura |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
SO1termostatoPrincipio e struttura

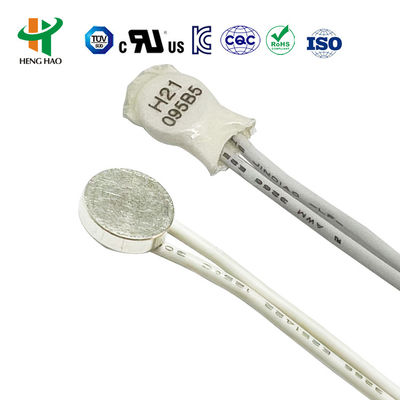

H20, H21Serial protettori universali e potenziati con grande involucro metallico sono composti da un involucro metallico conduttivo termico, parti bimetalliche saldate con punto di contatto in lega d'argento,supporto conduttivoIn caso di funzionamento anormale, insieme all'aumento della temperatura ambiente al valore impostato,le parti bimetalliche hanno un'azione rapidaQuando il dispositivo viene raffreddato alla temperatura necessaria per un funzionamento sicuro, il punto di contatto si chiude automaticamente e riprende il normale funzionamento.
SO1termostatoSpecificità
| Classificazione elettrica |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 16A |
| Temperatura aperta |
(30~150) ± 5°C; 5°C per passo |
| Temperatura di ripristino |
2/3 della temperatura d'azione con tolleranza di ±15°C. La temperatura di ripristino può essere fornita anche in base alle esigenze del cliente. |
| Tempo di vita |
10000 volte |
| Resistenza di chiusura del contatto: |
≤ 50 mΩ |
| Resistenza dell'isolamento: |
≥ 100 mΩ |
| Potenza elettrica: |
- AC1500V/1min senza fenomeni di guasto e flashover.
|
| UL File no. |
E487478 |
| CQC certificato n. |
CQC16002142880 - Impiego di strumenti finanziari |
| Numero del certificato TUV |
B160592241002 |
SO1termostatoDimensione
| Modello |
Caso |
Lunghezza ((mm) |
larghezza ((mm) |
Altezza ((mm) |
Vol.&Current |
Cavi di piombo |
| H20 |
Prodotti di plastica |
18.5 |
8 |
4 |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 10A |
#20 3135, fine 5 mm
Mezza trippa, lunghezza 70mm, o secondo le richieste del cliente
|
| H21 |
Metalli |
18.5 |
7.3 |
3.8 |
| H21 |
Metalli |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metalli |
15 |
6.6 |
3.2 |
DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V |
#20 3135, #22 3266, #22 3135, fine 5 mm
Mezza trippa, lunghezza 70mm, o secondo le richieste del cliente
|
| BH-B2D |
Prodotti di plastica |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Prodotti di plastica |
15 |
5.2 |
2.4 |
DC-12V massimo 4A; DC-24V massimo 3A; AC-125V massimo 3A; AC-250V massimo 2A |
3266-AWG24#, 3135-AWG24# o nastro di nichel normalmente, lunghezza 70 mm o secondo le richieste del cliente |
H20,H21Protezione della temperatura di serie Applicazione
La serie H20, H21 è applicabile a batterie ricaricabili, zavorra, massaggiatori, micro-motori, trasformatori, utensili elettrici, apparecchi e strumenti elettrici termici, ecc.
L'approvazione della certificazione UL,CQC,TUV e RoHS.
