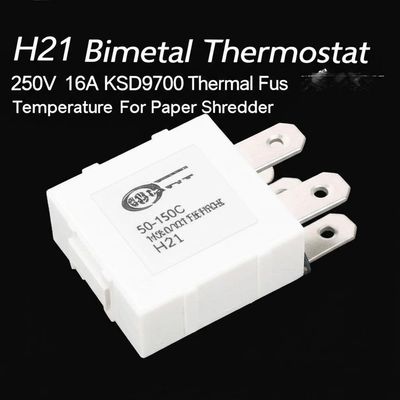

H21 Termostato bimetallico 250V 16A 50-150C KSD9700 Interruttore di temperatura del fusibile termico per tritare carta
- 9700 termostato di seriePrincipio e struttura
I protettori universali e potenziati in serie BW con casco metallico di grandi dimensioni sono composti da casco metallico conduttivo termico, parti bimetalliche saldate con punto di contatto in lega d'argento, supporto conduttivo,supporto di fissaggio dell'isolamentoIn caso di funzionamento anormale, insieme all'aumento della temperatura ambiente al valore impostato, le parti bimetalliche eseguono un'azione rapida,aprire il punto di contattoQuando il dispositivo viene raffreddato alla temperatura necessaria per un funzionamento sicuro, il punto di contatto si chiude automaticamente e riprende il normale funzionamento.
- 2. Protezione termica della serie BWSpecificità
2.1.Tipo di interruttore: normalmente chiuso, normalmente aperto.
2.2.Tensione di funzionamento / corrente: AC250V / 5A; AC125V / 8A
2.3.Temperatura di funzionamento: 40~150°C(un passo per ogni 5°C)
2.4.Tolleranza standard:+-3°C/+-5°C/+-7°C
2.5.Temperatura di ripristino: diminuzione della temperatura di funzionamento di 15-45°C
2.6.Resistenza di chiusura del contatto:≤50mΩ
2.7.Resistenza dell'isolamento:≥100 mΩ
2.8.Forza elettrica: AC1500V/1min, priva di fenomeni di rottura e flashover.
2.9.Vita utile: 10000 volte
- 3. Protezione termica della serie BWS Dimensione
|
Modello
|
Distanze
|
larghezza
|
Altezza
|
|
BW9700
|
20
|
7.3
|
3.8
|
- 4. Protettori di temperatura della serie BWApplicazione
la serie BW è applicabile alle batterie ricaricabili,Ballastro, massaggiatore,motore,trasformatore,utensili elettrici,apparecchiature e strumenti elettrici termici, ecc.
|
Codice
|
Temperatura aperta
|
Temperatura di ripristino
|
Codice
|
Temperatura aperta
|
Reimpostare la temperatura
|
|
045
|
45+4.5°C
|
≥ 33°C
|
105
|
105+5°C
|
75+15°C
|
|
050
|
50 + 5°C
|
≥ 35°C
|
110
|
110 + 5°C
|
75+15°C
|
|
055
|
55+5°C
|
42+6°C
|
115
|
115 + 5°C
|
80+15°C
|
|
060
|
60 + 5°C
|
45 + 8°C
|
120
|
120+5°C
|
85+15°C
|
|
065
|
65+5°C
|
48+10°C
|
125
|
125 + 5°C
|
85+15°C
|
|
070
|
70 + 5°C
|
50+12°C
|
130
|
130 + 5°C
|
90+15°C
|
|
075
|
75+5°C
|
53+-14°C
|
135
|
135 + 5°C
|
95+15°C
|
|
080
|
80 + 5°C
|
55+15°C
|
140
|
140+5°C
|
100 + 15°C
|
|
085
|
85+5°C
|
60+15°C
|
145
|
145+5°C
|
100 + 15°C
|
|
090
|
90 + 5°C
|
65+15°C
|
150
|
150 + 5°C
|
105+15°C
|
|
095
|
95+5°C
|
70+15°C
|
155
|
155+5°C
|
110+15°C
|
|
100
|
100 + 5°C
|
70+15°C
|
|
|
|
L'approvazione della certificazione UL,CQC,VDE e RoHS del prodotto.
