Fusibile termico a ripristino automatico con intervallo di temperatura 50-150 ℃, ciclo di vita 10000 e grande protezione termica con involucro in metallo
Le protezioni universali e migliorate serie H20, H21 con involucro metallico di grandi dimensioni sono composte da involucro metallico termoconduttivo, parti bimetalliche saldate con punto di contatto in lega d'argento, staffa conduttiva, supporto di fissaggio isolante, striscia di contatto fissa e cavo resistente al calore. In caso di funzionamento anomalo, quando la temperatura ambiente aumenta fino al valore impostato, le parti bimetalliche eseguono un'azione rapida, aprono il punto di contatto e scollegano il circuito. Quando il dispositivo si raffredda fino a raggiungere la temperatura operativa sicura, il punto di contatto si chiude automaticamente per ripristinare il normale funzionamento.
Specifiche del protettore termico serie H20, H21
| Valutazione elettrica |
CC-12 V massimo 12 A; CC-24 V massimo 10 A; CA-125 V massimo 8 A; CA-250 V massimo 16 A |
| Temperatura aperta |
(30~150)±5°C; 5°C a gradino |
| Reimpostare la temperatura |
2/3 della temperatura di azione con tolleranza di ±15°C. La temperatura di ripristino può anche essere fornita in base alle esigenze del cliente. |
| Tempi di vita |
10000 volte |
| Resistenza alla chiusura dei contatti |
≤50 mΩ |
| Resistenza di isolamento |
≥100mΩ |
| Forza elettrica |
AC1500V/1min esente da fenomeni di guasto e flashover |
| File UL n |
E487478 |
| Certificato CQC n |
CQC16002142880 |
| Certificato TUV n |
B160592241002 |
Dimensioni protettore termico serie H20, H21
| Modello |
Caso |
Lunghezza (mm) |
Larghezza (mm) |
Altezza (millimetro) |
Tensione e corrente |
Filo conduttore |
| H20 |
Plastica |
18.5 |
8 |
4 |
CC-12 V massimo 12 A; CC-24 V massimo 10 A; CA-125 V massimo 8 A; CA-250 V massimo 10 A |
#20 3135, estremità 5 mm a metà intervento, lunghezza 70 mm o in base alle esigenze del cliente |
| H21 |
Metallo |
18.5 |
7.3 |
3.8 |
|
|
| H21 |
Metallo |
20 |
8 |
4 |
CA 250 V 20 A |
|

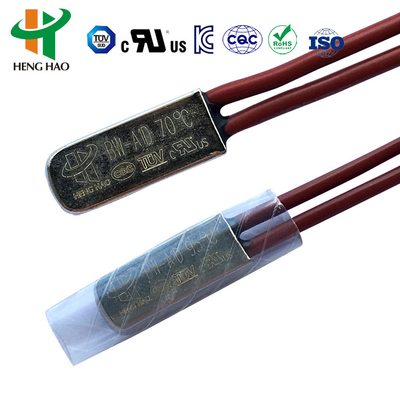

| BH-A1D |
Metallo |
15 |
6.6 |
3.2 |
CC-12 V massimo 12 A; CC-24 V massimo 10 A; CA-125 V massimo 8 A; CA-250 V |
N. 20 3135, N. 22 3266, N. 22 3135, estremità 5 mm a metà intervento, lunghezza 70 mm o in base alle esigenze del cliente |

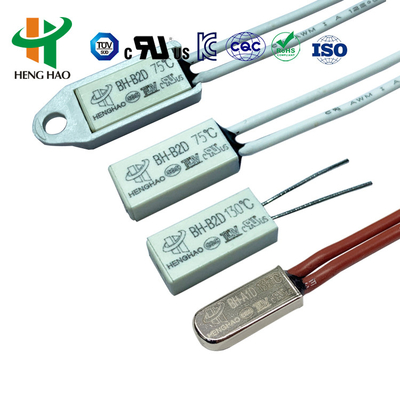

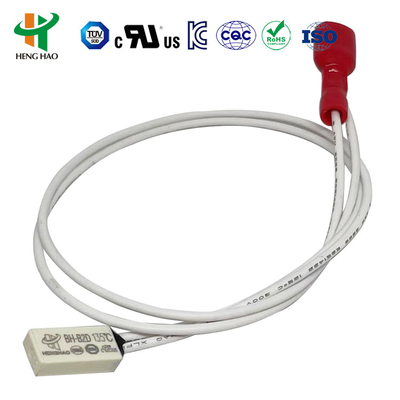

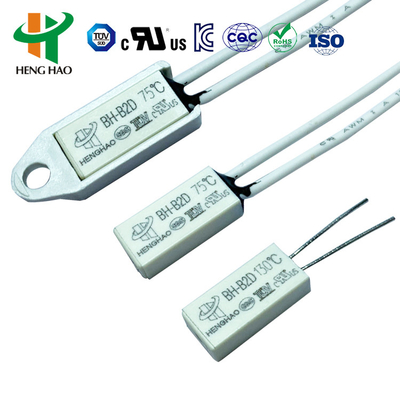

| BH-B2D |
Plastica |
15 |
7.1 |
3.8 |
|
|

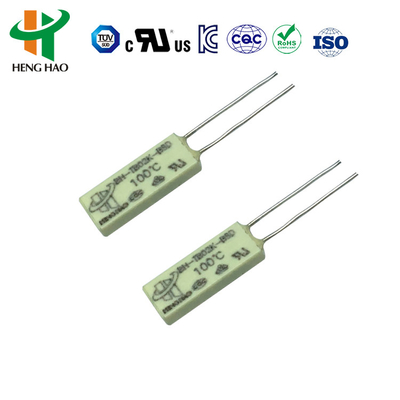

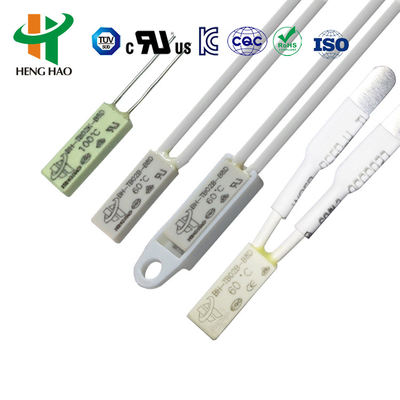

| BH-TB02B-B8D |
Plastica |
15 |
5.2 |
2.4 |
CC-12 V massimo 4 A; CC-24 V massimo 3 A; CA-125 V massimo 3 A; CA-250 V massimo 2 A |
3266-AWG24#, 3135-AWG24# o striscia di nichel normalmente, la lunghezza è 70 mm o in base alle esigenze del cliente |
Applicazioni di protezione termica serie H20, H21
Le serie H20, H21 sono applicabili a batterie ricaricabili, reattori, massaggiatori, micromotori, trasformatori, utensili elettrici, apparecchi e strumenti elettrici termici.
Tipo di ripristino manuale
I componenti di rilevamento della temperatura sono costituiti da strisce bimetalliche. Quando la temperatura raggiunge l'intervallo di temperatura di azione, salterà rapidamente e il disco mobile si disconnette. Quando la temperatura scende fino a un punto di temperatura fisso, il punto di contatto non può essere ripristinato finché non si ricollega il circuito premendo il pulsante di ripristino. I punti di contatto quindi si ripristinano, raggiungendo lo scopo di collegare o scollegare il circuito e riavviare il circuito mediante ripristino manuale.
- Questo tipo di termostato a ripristino manuale può essere ripristinato quando la temperatura scende di 20°C dopo un'azione rapida premendo il pulsante di ripristino (forza consigliata di 4~6 N; evitare una forza eccessiva)
- Per garantire il normale funzionamento, la distanza tra il pulsante di ripristino e il coperchio di chiusura non deve essere inferiore a 20,4 mm
Il prodotto ha l'approvazione delle certificazioni UL, CQC, TUV e RoHS.
