Dettagli:
|
| Life Cycle: | 100000 cycles | Contact type: | Voltagnormally closed or normally opene & Current |
|---|---|---|---|
| Switch type: | auto reset or manual reset | intervallo di temperatura: | 0-250°C |
| Case: | metal |

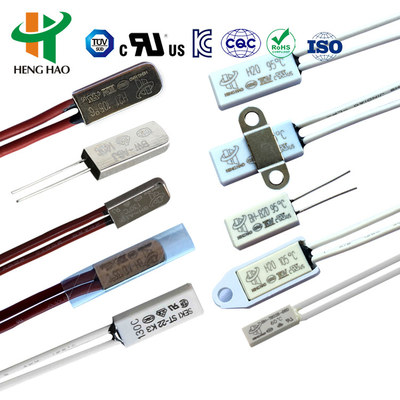

Termostato della serie BH/Protezione termica in miniatura/Termostato a batteria ricaricabile
Termostato della serie BHPrincipio e struttura
Le serie BW & BH che possono proteggere da sovra-corrente e sovra-temperatura sono sigillate saldamente, con piccola resistenza interna, senza rumore e ripristinate automaticamente.Quando la corrente attraversa il bimetallo che è sensibile alla temperatura e alla correnteLa serie BH è più sicura delle protettrici normali.poiché non vi è alcun ritardo di effetto temperatura in condizioni di improvvisa grande corrente.
Termostato della serie BHSpecificità
Classificazione elettrica:
| Classificazione elettrica | DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 16A |
| Temperatura aperta | (30~150) ± 5°C; 5°C per passo |
| Temperatura di ripristino | 2/3 della temperatura d'azione con tolleranza di ±15°C. La temperatura di ripristino può essere fornita anche in base alle esigenze del cliente. |
| Tempo di vita | 10000 volte |
| Dimensione | L15mm W7.1mm H3.8mm |
| Cavi di piombo | # 22 3266, fine mezzo trippa, lunghezza è di 70 mm, o secondo il cliente ′s richiede |
| UL File no. | E487478 |
| CQC certificato n. | CQC16002142880 - Impiego di strumenti finanziari |
| Numero del certificato TUV | B160592241002 |
Protezioni termiche della serie BHDimensione
| Modello | Caso | Lunghezza ((mm) | larghezza ((mm) | Altezza ((mm) | Vol.&Current | Cavi di piombo |
| H20 | Prodotti di plastica | 18.5 | 8 | 4 | DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 10A |
#20 3135, fine 5 mm Mezza trippa, lunghezza 70mm, o secondo le richieste del cliente |
| H21 | Metalli | 18.5 | 7.3 | 3.8 | ||
| H21 | Metalli | 20 | 8 | 4 | AC250V 20A | #16 3135 |

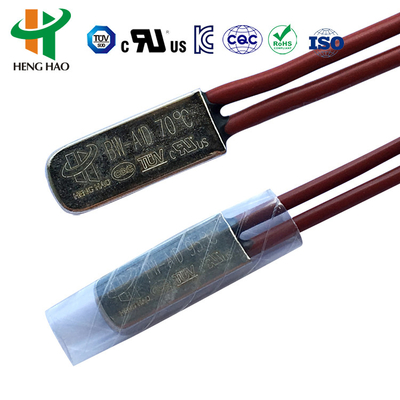

| BH-A1D | Metalli | 15 | 6.6 | 3.2 | DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V |
#20 3135, #22 3266, #22 3135, fine 5 mm Mezza trippa, lunghezza 70mm, o secondo le richieste del cliente |

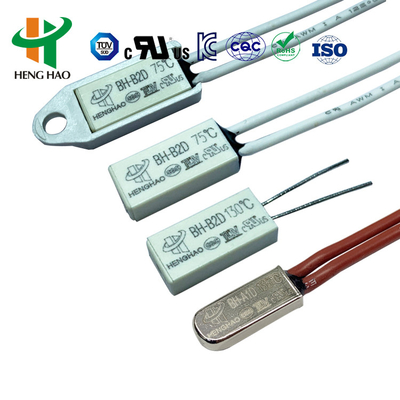

| BH-B2D | Prodotti di plastica | 15 | 7.1 | 3.8 | ||

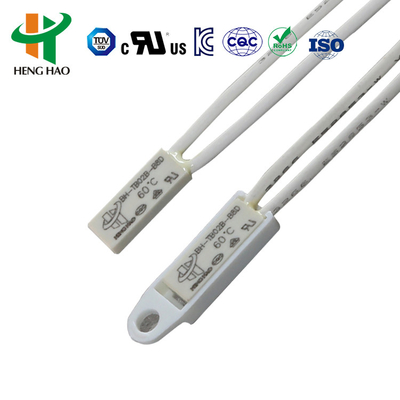

| BH-TB02B-B8D | Prodotti di plastica | 15 | 5.2 | 2.4 | DC-12V massimo 4A; DC-24V massimo 3A; AC-125V massimo 3A; AC-250V massimo 2A | 3266-AWG24#, 3135-AWG24# o nastro di nichel normalmente, lunghezza 70 mm o secondo le richieste del cliente |
Termostato della serie BHApplicazione e istruzioni
Protezioni termiche della serie BH, efficaci e affidabili dispositivi di protezione e di allarme, sono ampiamente utilizzati in vari tipi di motori da 1,5 cavalli,apparecchio di illuminazione, macchina di saldatura a inverter, potenza di interruttore,batteria ricaricabile, balast per lampade fluorescenti,utensili elettrici portatili, apparecchi elettrici e altre attrezzature elettriche per prevenire il sovraccarico e il surriscaldamento causati da uno stato di lavoro anormale.5MPa sono idonei per l'installazione di un motore rivestito di plastica.
| Codice | Temperatura | Codice | Temperatura |
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |

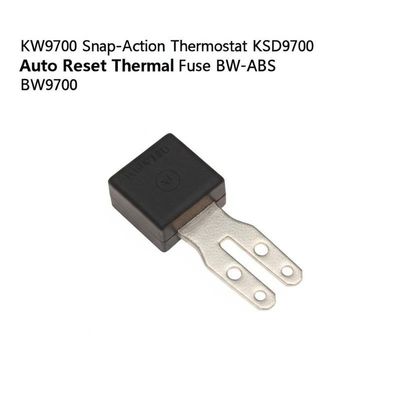

Termostato della serie BW/KSD9700 protettore termico/BW9700 Protezione da temperatura

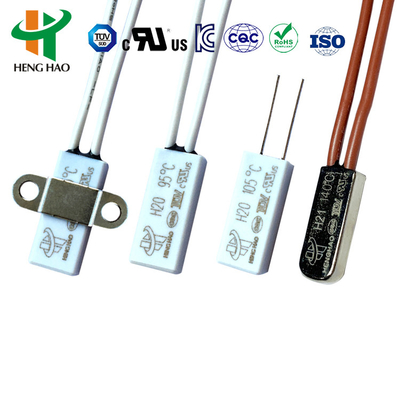

termostato della serie H20,H21Principio e struttura
H20, H21Serial protettori universali e potenziati con grande involucro metallico sono composti da un involucro metallico conduttivo termico, parti bimetalliche saldate con punto di contatto in lega d'argento,supporto conduttivoIn caso di funzionamento anormale, insieme all'aumento della temperatura ambiente al valore impostato,le parti bimetalliche hanno un'azione rapidaQuando il dispositivo viene raffreddato alla temperatura necessaria per un funzionamento sicuro, il punto di contatto si chiude automaticamente e riprende il normale funzionamento.
Protezione termica della serie H20,H21Specificità
| Classificazione elettrica | DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 16A |
| Temperatura aperta | (30~150) ± 5°C; 5°C per passo |
| Temperatura di ripristino | 2/3 della temperatura d'azione con tolleranza di ±15°C. La temperatura di ripristino può essere fornita anche in base alle esigenze del cliente. |
| Tempo di vita | 10000 volte |
| Resistenza di chiusura del contatto: | ≤ 50 mΩ |
| Resistenza dell'isolamento: | ≥ 100 mΩ |
| Potenza elettrica: |
|
| UL File no. | E487478 |
| CQC certificato n. | CQC16002142880 - Impiego di strumenti finanziari |
| Numero del certificato TUV | B160592241002 |
Protezione termica della serie H20,H21S Dimensione
| Modello | Caso | Lunghezza ((mm) | larghezza ((mm) | Altezza ((mm) | Vol.&Current | Cavi di piombo |
| H20 | Prodotti di plastica | 18.5 | 8 | 4 | DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V massimo 10A |
#20 3135, fine 5 mm Mezza trippa, lunghezza 70mm, o secondo le richieste del cliente |
| H21 | Metalli | 18.5 | 7.3 | 3.8 | ||
| H21 | Metalli | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Metalli | 15 | 6.6 | 3.2 | DC-12V massimo 12A; DC-24V massimo 10A; AC-125V massimo 8A; AC-250V |
#20 3135, #22 3266, #22 3135, fine 5 mm Mezza trippa, lunghezza 70mm, o secondo le richieste del cliente |
| BH-B2D | Prodotti di plastica | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | Prodotti di plastica | 15 | 5.2 | 2.4 | DC-12V massimo 4A; DC-24V massimo 3A; AC-125V massimo 3A; AC-250V massimo 2A | 3266-AWG24#, 3135-AWG24# o nastro di nichel normalmente, lunghezza 70 mm o secondo le richieste del cliente |
H20,H21Protezione della temperatura di serie Applicazione
La serie H20, H21 è applicabile a batterie ricaricabili, zavorra, massaggiatori, micromotori, trasformatori, utensili elettrici, apparecchi e strumenti elettrici termici, ecc.
L'approvazione della certificazione UL,CQC,TUV e RoHS del prodotto.
