Dettagli:
|
| Ciclo di vita: | 100000 cicli | Tensione & corrente: | 250V 16A |
|---|---|---|---|
| Tipo di contatto: | normalmente chiuso o normalmente aperto | Tipo di interruttore: | ripristino automatico o manuale |
| Intervallo di temperatura: | 0-250℃ |

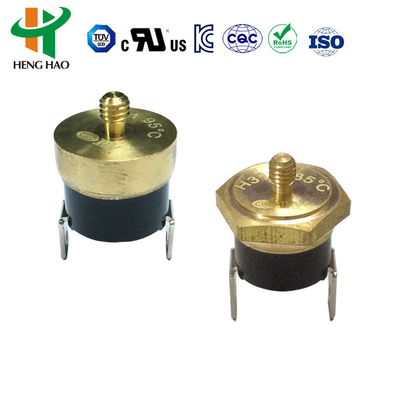

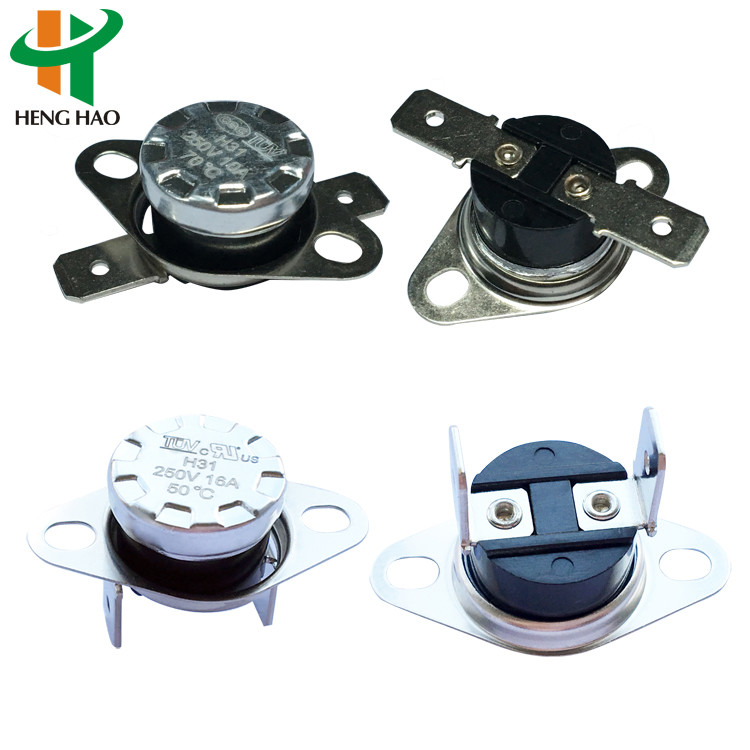

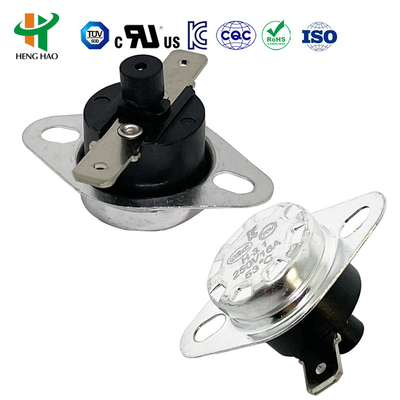

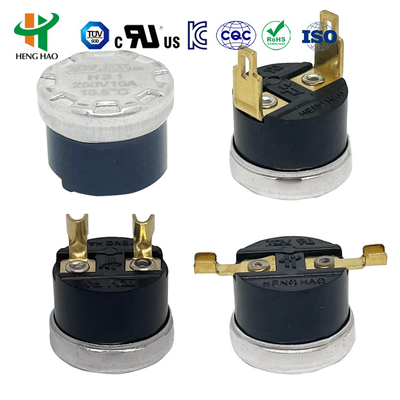

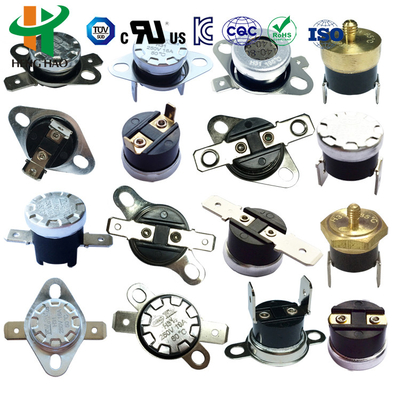

termostato KSD301/Protezione termica bimetallica/Protezione da temperatura KSD301
Protezione da temperatura KSD301️sPrincipio e struttura
Il principio principale del termostato della serie KSD è che una funzione dei dischi bimetallici è l'azione istantanea sotto il cambiamento della temperatura di rilevamento.L'azione di scatto del disco può spingere l'azione dei contatti attraverso la struttura internaLe caratteristiche principali sono la fissazione della temperatura di lavoro, l'azione di scatto affidabilemeno flashover, durata di funzionamento più lunga e minore interferenza radio.
KSD301termostato️sSpecificità
| Tensione e corrente | AC 125V massimo 15A; AC250V 5A 10A 15A massimo 16A |
| AzioneTemperatura | 0~250°C |
| Differenza di temperatura di recupero e di azione | 0 a 25 gradi, o secondo la richiesta del cliente. |
| Disparità di temperatura: | ±3 / ±5 / ±10 gradi o secondo la richiesta del cliente |
| Resistenza del circuito | ≤ 50mΩ (valore iniziale) |
| Resistenza dell'isolamento | AC50Hz 1500V/min, senza cieco di guasto (Stato normale) |
| Ciclo di vita | ≥100000 volte |
| Tipo di contatto | Normalmente chiuso o normalmente aperto |
| Due tipi di supporto di montaggio | Immobili mobili o immobili |
| Tipo di terminale |
a. Tipo di terminale: serie 187 di 4,8*0,5 mm e 4,8*0,8 mm, serie 250 di 6,3*0,8 mm b. angolo di piegatura del terminale: 0°C - 90°C facoltativo |
| Casa | di plastica o di ceramica. |
| Figura del sensore di temperatura | cappuccio in alluminio o testa in rame. |
K.SD301Differenza tra tipo di ripristino automatico e tipo di ripristino manuale

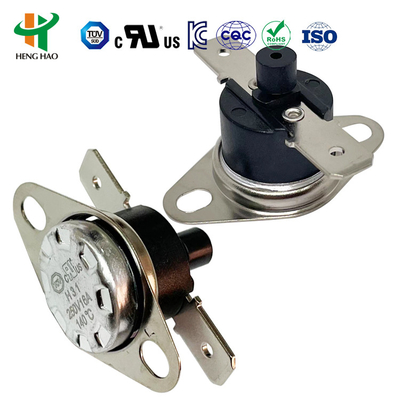

3.1. Tipo di ripristino manuale: i componenti di rilevamento della temperatura sono costituiti da una striscia bimetallica. Quando la temperatura raggiunge il range di temperatura di azione, salta rapidamente e il disco mobile si disconnette.Quando la temperatura scende a un punto di temperatura fisso, il punto di contatto non può ripristinare fino a ricollegare il circuito premendo il pulsante di ripristino.con una capacità di accensione superiore a 50 W,. (Ricordo gentile: 1.Questo tipo di termostato di ripristino manuale può ripristinare la temperatura quando scende di 20 °C dopo l'azione di scatto premendo il pulsante di ripristino.Per favore, non usare troppa forza.2. Per garantire il normale funzionamento, la distanza tra il pulsante di ripristino e il coperchio di chiusura non deve essere inferiore a 20,4 mm.)
3.2. Tipo di ripristino manuale: i componenti di rilevamento della temperatura sono costituiti da una striscia bimetallica. Quando la temperatura raggiunge il range di temperatura di azione, salta rapidamente e il disco mobile si disconnette.Quando la temperatura scende a un punto di temperatura fisso, il punto di contatto può ripristinare automaticamente e iniziare a funzionare.
KSD301termostato bimetallico️S Applicazione
È utilizzato come regolatore di temperatura per gli elettrodomestici e ampiamente utilizzato nelle pentole da caffè,tostapane automatiche, laminatori,pentole elettriche,pistole a vapore, ferri a vapore, scaldaventi,forni a microonde, distributori d'acqua, ecc.
| Un'operazione temporanea. | Ripristina la temperatura. | Un'operazione temporanea. | Ripristina la temperatura. | Un'operazione temporanea. | Ripristina la temperatura. |
| -20°C+-5°C | 5°C+-5°C | 95°C+-5°C | 80°C+-5°C | 205°C+-5°C | 175°C+-10°C |
| -15°C+-5°C | 5°C+-5°C | 100°C+-5°C | 80°C+-10°C | 210°C+-5°C | 180°C+-10°C |
| -10°C+-5°C | 5°C+-5°C | 105°C+-5°C | 85°C+-10°C | 215°C+-5°C | 185°C+-10°C |
| 0°C+-5°C | -10°C+-5°C | 110°C+-5°C | 90°C+-10°C | 220°C+-5°C | 190°C+-10°C |
| 5°C+-5°C | -5°C+-5°C | 115°C+-5°C | 95°C+-10°C | 225°C+-5°C | 195°C+-10°C |
| 10°C+-5°C | 0°C+-5°C | 120°C+-5°C | 100°C+-10°C | 230°C+-5°C | 200°C+-10°C |
| 15°C+-5°C | 5°C+-5°C | 125°C+-5°C | 105°C+-10°C | 235°C+-5°C | 205°C+-10°C |
| 20°C+-5°C | 5°C+-5°C | 130°C+-5°C | 110°C+-10°C | 240°C+-5°C | 210°C+-10°C |
| 25°C+-5°C | 10°C+-5°C | 135°C+-5°C | 115°C+-10°C | 245°C+-5°C | 215°C+-10°C |
| 30°C+-5°C | 15°C+-5°C | 140°C+-5°C | 120°C+-10°C | 250°C+-5°C | 220°C+-10°C |
| 35°C+-5°C | 20°C+-5°C | 145°C+-5°C | 125°C+-10°C | 255°C+-5°C | 225°C+-10°C |
| 40°C+-5°C | 25°C+-5°C | 150°C+-5°C | 130°C+-10°C | 260°C+-5°C | 230°C+-10°C |
| 45°C+-5°C | 30°C+-5°C | 155°C+-5°C | 130°C+-10°C | 265°C+-5°C | 235°C+-10°C |
| 50°C+-5°C | 35°C+-5°C | 160°C+-5°C | 135°C+-10°C | 270°C+-5°C | 240°C+-10°C |
| 55°C+-5°C | 40°C+-5°C | 165°C+-5°C | 140°C+-10°C | 275°C+-5°C | 245°C+-10°C |
| 60°C+-5°C | 45°C+-5°C | 170°C+-5°C | 145°C+-10°C | 280°C+-5°C | 250°C+-10°C |
| 65°C+-5°C | 50°C+-5°C | 175°C+-5°C | 150°C+-10°C | 285°C+-5°C | 255°C+-10°C |
| 70°C+-5°C | 55°C+-5°C | 180°C+-5°C | 155°C+-10°C | 290°C+-5°C | 260°C+-10°C |
| 75°C+-5°C | 60°C+-5°C | 185°C+-5°C | 155°C+-10°C | 295°C+-5°C | 265°C+-10°C |
| 80°C+-5°C | 65°C+-5°C | 190°C+-5°C | 160°C+-10°C | 300°C+-5°C | 270°C+-10°C |
| 85°C+-5°C | 70°C+-5°C | 195°C+-5°C | 165°C+-10°C | O secondo la richiesta del cliente | |
| 90°C+-5°C | 75°C+-5°C | 200°C+-5°C | 170°C+-10°C | ||
L'approvazione della certificazione UL,CQC,TUV e RoHS del prodotto.
