Dettagli:
|
Utilizzatori: | Termale | Rottura della capacità: | Basso |
---|---|---|---|
Norme di sicurezza: | IEC | Metalli: | bimetallico |
Tensione e corrente: | 250V 5A | Intervallo di temperatura: | 30 C~155 |
Tipo di montaggio: | Montaggio | Tempo di vita: | 10000 volte |
Dimensione: | 15*7.5*3.8mm | Porto: | Yantian |
Interruttore di temperatura bimetallico, protettore di temperatura BH-B2D 250V 5A 30-150C
Le serie BW & BH che possono proteggere da sovra-corrente e sovra-temperatura sono sigillate saldamente, con piccola resistenza interna, senza rumore e ripristinate automaticamente.Quando la corrente attraversa il bimetallo che è sensibile alla temperatura e alla correnteLa serie BH è più sicura delle protettrici normali.poiché non vi è alcun ritardo di effetto temperatura in condizioni di improvvisa grande corrente.
2.1.Classificazione elettrica:
2.2.Temperatura di apertura: (30~150) +-5°C; 5°CUn passo.
2.3.Temperatura di ripristino: 2/3 della temperatura d'azione con tolleranza di +-15°CLa temperatura di reset può anche essere fornita in base alle esigenze dei clienti.
2.4.Dimensione
Modello |
Lunghezza (mm) |
Larghezza ((mm) |
Altezza ((mm) |
Cavi di piombo |

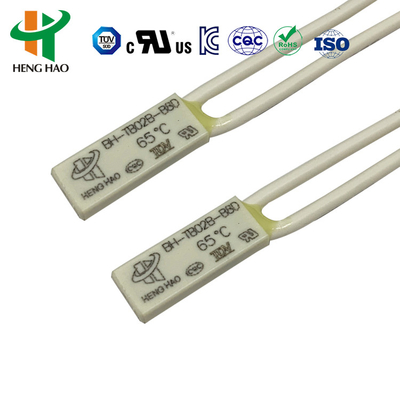

BH-TB02B-B8D |
13.5 |
5.4 |
2.4 |
3266-AWG24#, 3135-AWG24# o nastro di nichel normalmente, lunghezza 70 mm o secondo le richieste del cliente |

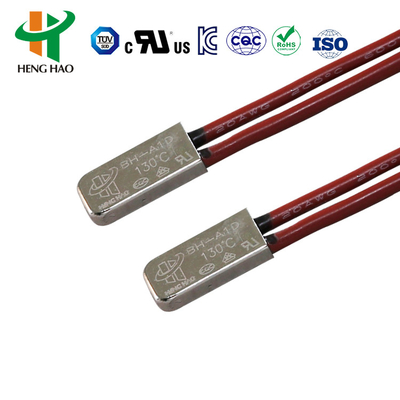

BH-A1D |
15 |
6.6 |
3.2 |
|

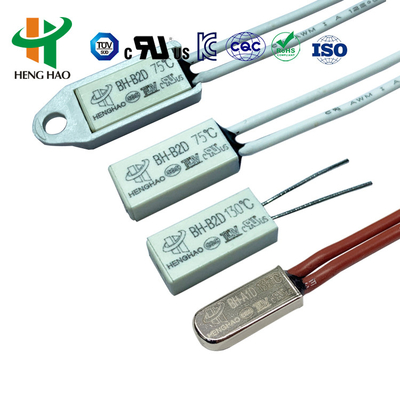

BH-B2D |
15 |
7.3 |
3.9 |
|
BH-B3D |
18 |
8 |
4 |
Protezioni termiche della serie BH, efficaci e affidabili dispositivi di protezione e di allarme, sono ampiamente utilizzati in vari tipi di motori da 1,5 cavalli,dispositivo di illuminazione,macchina di saldatura a inverter, potenza di interruttore,batteria ricaricabile, balast per lampade fluorescenti,attrezzi elettrici portatili,apparecchi elettrici e altre apparecchiature elettriche per prevenire il sovraccarico e il surriscaldamento causati da uno stato di lavoro anormale.5MPa sono idonei per l'installazione di un motore rivestito di plastica.
4.1.Sistema di codici della serie BH
4.2.Serie BH-TB02Sistema di codici
Codice |
Temperatura aperta |
Temperatura di ripristino |
Codice |
Temperatura aperta |
Reimpostare la temperatura |
030 |
30 + 3°C |
≥ 20°C |
095 |
95+5°C |
70+15°C |
035 |
35 + 3.5°C |
≥ 25°C |
100 |
100 + 5°C |
70+15°C |
040 |
40+4°C |
≥ 30°C |
105 |
105+5°C |
75+15°C |
045 |
45+4.5°C |
≥ 33°C |
110 |
110 + 5°C |
75+15°C |
050 |
50 + 5°C |
≥ 35°C |
115 |
115 + 5°C |
80+15°C |
055 |
55+5°C |
42+6°C |
120 |
120+5°C |
85+15°C |
060 |
60 + 5°C |
45 + 8°C |
125 |
125 + 5°C |
85+15°C |
065 |
65+5°C |
48+10°C |
130 |
130 + 5°C |
90+15°C |
070 |
70 + 5°C |
50+12°C |
135 |
135 + 5°C |
95+15°C |
075 |
75+5°C |
53+-14°C |
140 |
140+5°C |
100 + 15°C |
080 |
80 + 5°C |
55+15°C |
145 |
145+5°C |
100 + 15°C |
085 |
85+5°C |
60+15°C |
150 |
150 + 5°C |
105+15°C |
090 |
90 + 5°C |
65+15°C |
155 |
155+5°C |
110+15°C |
